1V800 - Válvula de mariposa
Válvula de mariposa para transporte de agua.
Compuerta de cierre de PVC gris.
Accionamiento manual mediante volante.
Juntas de EPDM.
Eje de acero galvanizado.
La válvula 800 de Astore es una válvula de mariposa para el transporte de agua.
1V800 - Válvula de mariposa

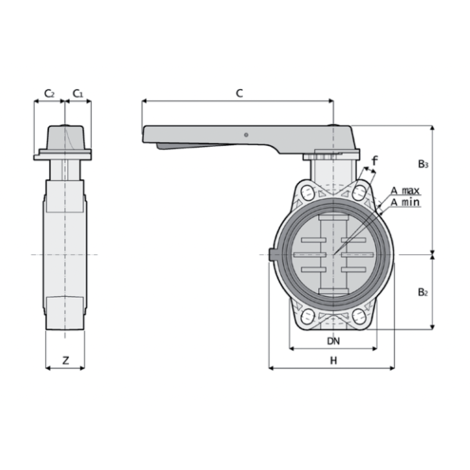

| Referencia | Descripción | Descripción del producto | product.detail.attribute.technicalFeatures | Tabla dimensional | segmento | D | PN | DN | B2 | B3 | C | C1 | C2 | H | Z | A min | A max | F | g | N.° de orificios | Par de operación (N/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V80011000W | 1V800 - Válvula de mariposa | La válvula 800 de Astore es una válvula de mariposa para el transporte de agua. | Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas. Versión: Válvula de mariposa de PVC gris Gama de tamaños: DN 40÷300 Presión nominal: DN 40÷50: PN16 con agua a 20°C DN 65÷200: PN10 con agua a 20°C DN 250: PN6 con agua a 20°C DN 300: PN4 con agua a 20°C Gama de temperaturas: de 0 °C a 60 °C Norma para acoplamientos : Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Material dela válvula: PVC-U Material del husillo: Acero galvanizado Material de la junta: EPDM Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300) | - | Industria | 110 | 10 | 100 | 105 | 196 | 250 | 45 | 45 | 150 | 56 | 165 | 190 | 19 | 1990 | 4 | 45 |
| 1V80015000W | 1V800 - Válvula de mariposa | La válvula 800 de Astore es una válvula de mariposa para el transporte de agua. | Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas. Versión: Válvula de mariposa de PVC gris Gama de tamaños: DN 40÷300 Presión nominal: DN 40÷50: PN16 con agua a 20°C DN 65÷200: PN10 con agua a 20°C DN 250: PN6 con agua a 20°C DN 300: PN4 con agua a 20°C Gama de temperaturas: de 0 °C a 60 °C Norma para acoplamientos : Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Material dela válvula: PVC-U Material del husillo: Acero galvanizado Material de la junta: EPDM Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300) | - | Industria | 140 | 10 | 125 | 121 | 215 | 335 | 45 | 45 | 185 | 64 | 204 | 215 | 23 | 3030 | 4 | 60 |
| 1V80017000W | 1V800 - Válvula de mariposa | La válvula 800 de Astore es una válvula de mariposa para el transporte de agua. | Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas. Versión: Válvula de mariposa de PVC gris Gama de tamaños: DN 40÷300 Presión nominal: DN 40÷50: PN16 con agua a 20°C DN 65÷200: PN10 con agua a 20°C DN 250: PN6 con agua a 20°C DN 300: PN4 con agua a 20°C Gama de temperaturas: de 0 °C a 60 °C Norma para acoplamientos : Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Material dela válvula: PVC-U Material del husillo: Acero galvanizado Material de la junta: EPDM Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300) | - | Industria | 160 | 10 | 150 | 132 | 229 | 335 | 45 | 45 | 210 | 70 | 230 | 242 | 23 | 3730 | 4 | 90 |
| 1V80023000 | 1V800 - Válvula de mariposa | La válvula 800 de Astore es una válvula de mariposa para el transporte de agua. | Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas. Versión: Válvula de mariposa de PVC gris Gama de tamaños: DN 40÷300 Presión nominal: DN 40÷50: PN16 con agua a 20°C DN 65÷200: PN10 con agua a 20°C DN 250: PN6 con agua a 20°C DN 300: PN4 con agua a 20°C Gama de temperaturas: de 0 °C a 60 °C Norma para acoplamientos : Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Material dela válvula: PVC-U Material del husillo: Acero galvanizado Material de la junta: EPDM Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300) | - | Industria | 225 | 10 | 200 | 161 | 309 | 425 | 65 | 82 | 325 | 71 | 280 | 298 | 23 | 8240 | 8 | 140 |
| 1V80050000W | 1V800 - Válvula de mariposa | La válvula 800 de Astore es una válvula de mariposa para el transporte de agua. | Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas. Versión: Válvula de mariposa de PVC gris Gama de tamaños: DN 40÷300 Presión nominal: DN 40÷50: PN16 con agua a 20°C DN 65÷200: PN10 con agua a 20°C DN 250: PN6 con agua a 20°C DN 300: PN4 con agua a 20°C Gama de temperaturas: de 0 °C a 60 °C Norma para acoplamientos : Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Material dela válvula: PVC-U Material del husillo: Acero galvanizado Material de la junta: EPDM Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300) | - | Industria | 50 | 16 | 40 | 60 | 136 | 175 | 45 | 42 | 132 | 33 | 93 | 109 | 19 | 827 | 4 | 8 |
| 1V80063000W | 1V800 - Válvula de mariposa | La válvula 800 de Astore es una válvula de mariposa para el transporte de agua. | Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas. Versión: Válvula de mariposa de PVC gris Gama de tamaños: DN 40÷300 Presión nominal: DN 40÷50: PN16 con agua a 20°C DN 65÷200: PN10 con agua a 20°C DN 250: PN6 con agua a 20°C DN 300: PN4 con agua a 20°C Gama de temperaturas: de 0 °C a 60 °C Norma para acoplamientos : Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Material dela válvula: PVC-U Material del husillo: Acero galvanizado Material de la junta: EPDM Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300) | - | Industria | 63 | 16 | 50 | 70 | 143 | 175 | 45 | 42 | 147 | 43 | 108 | 124 | 19 | 1012 | 4 | 10 |
| 1V80075000W | 1V800 - Válvula de mariposa | La válvula 800 de Astore es una válvula de mariposa para el transporte de agua. | Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas. Versión: Válvula de mariposa de PVC gris Gama de tamaños: DN 40÷300 Presión nominal: DN 40÷50: PN16 con agua a 20°C DN 65÷200: PN10 con agua a 20°C DN 250: PN6 con agua a 20°C DN 300: PN4 con agua a 20°C Gama de temperaturas: de 0 °C a 60 °C Norma para acoplamientos : Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Material dela válvula: PVC-U Material del husillo: Acero galvanizado Material de la junta: EPDM Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300) | - | Industria | 75 | 10 | 65 | 80 | 168 | 175 | 45 | 45 | 165 | 46 | 128 | 144 | 19 | 1420 | 4 | 12 |
| 1V80090000W | 1V800 - Válvula de mariposa | La válvula 800 de Astore es una válvula de mariposa para el transporte de agua. | Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas. Versión: Válvula de mariposa de PVC gris Gama de tamaños: DN 40÷300 Presión nominal: DN 40÷50: PN16 con agua a 20°C DN 65÷200: PN10 con agua a 20°C DN 250: PN6 con agua a 20°C DN 300: PN4 con agua a 20°C Gama de temperaturas: de 0 °C a 60 °C Norma para acoplamientos : Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Material dela válvula: PVC-U Material del husillo: Acero galvanizado Material de la junta: EPDM Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300) | - | Industria | 90 | 10 | 80 | 90 | 182 | 250 | 45 | 45 | 130 | 49 | 145 | 159 | 19 | 1640 | 4 | 25 |
- Sistema de individualización compuesto por tapa protectora transparente y placa portaetiquetas.
- Versión: Válvula de mariposa de PVC gris
- Gama de tamaños: DN 40÷300
- Presión nominal:
- DN 40÷50: PN16 con agua a 20°C
- DN 65÷200: PN10 con agua a 20°C
- DN 250: PN6 con agua a 20°C
- DN 300: PN4 con agua a 20°C
- Gama de temperaturas: de 0 °C a 60 °C
- Norma para acoplamientos :
- Brida: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150
- Material dela válvula: PVC-U
- Material del husillo: Acero galvanizado
- Material de la junta:
- EPDM
- Opciones de mando: Mando manual (empuñadura: DN 40÷200; volante: DN 250÷300)
