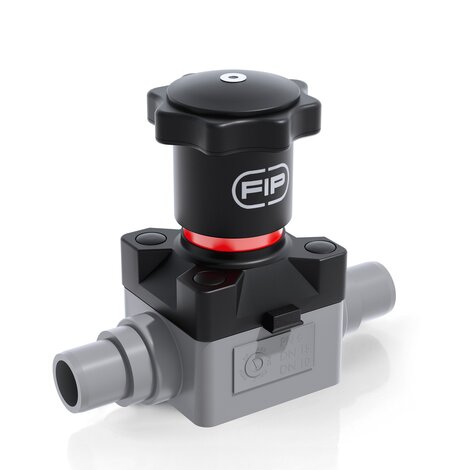

CMDC - Válvula de diafragma compacta DN 12:15
Válvula de diafragma compacta con conexiones macho para enlace, gama métrica.
La CM es una válvula de diafragma de accionamiento manual con dimensiones reducidas y un diseño especialmente compacto, ideal para su uso en espacios reducidos.
EPDM

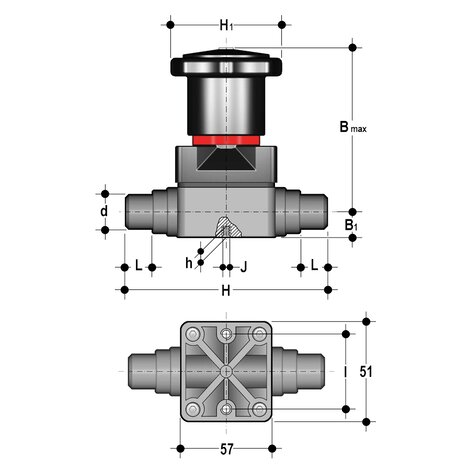

| Referencia | d | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMDC020E | 20 | 15 | 6 | 86 | 15 | 124 | 58,5 | 8 | 35 | M5 | 17 | 336 |
FKM
| Referencia | d | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMDC020F | 20 | 15 | 6 | 86 | 15 | 124 | 58,5 | 8 | 35 | M5 | 17 | 336 |
PTFE
| Referencia | d | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMDC020P | 20 | 15 | 6 | 86 | 15 | 124 | 58.5 | 8 | 35 | M5 | 17 | 336 |
