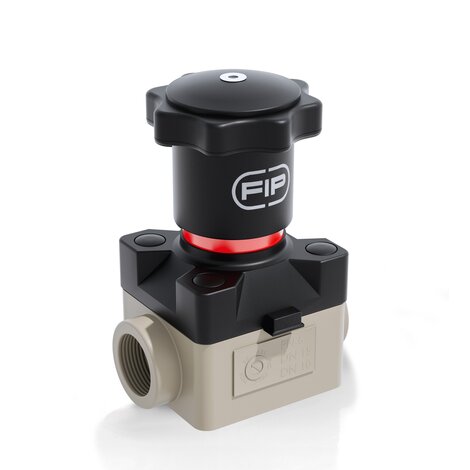

CMFM - Válvula de diafragma compacta DN 12:15
Válvula de diafragma compacta con conexiones hembra, rosca cilíndrica para gas.
La CM es una válvula de diafragma de accionamiento manual con dimensiones reducidas y un diseño especialmente compacto, ideal para su uso en espacios reducidos.
EPDM
| Referencia | R | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFM038E | 3/8” | 12 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 12 | 240 |
| CMFM012E | 1/2” | 15 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 15 | 240 |
FKM
| Referencia | R | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFM038F | 3/8” | 12 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 12 | 240 |
| CMFM012F | 1/2” | 15 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 15 | 240 |
PTFE
| Referencia | R | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFM038P | 3/8” | 12 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 12 | 240 |
| CMFM012P | 1/2” | 15 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 15 | 240 |
