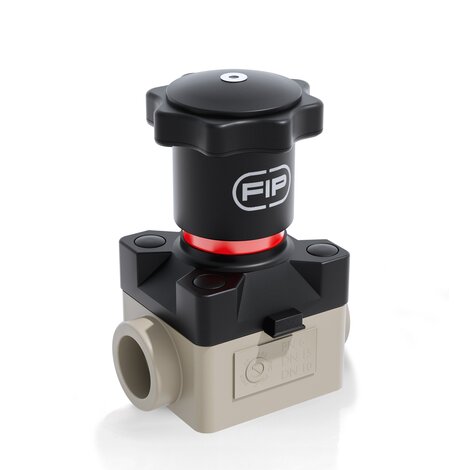

CMIM - Válvula de diafragma compacta DN 12:15
Válvula de diafragma compacta con conexiones hembra para soldadura de bolsillo, gama métrica.
La CM es una válvula de diafragma de accionamiento manual con dimensiones reducidas y un diseño especialmente compacto, ideal para su uso en espacios reducidos.
EPDM

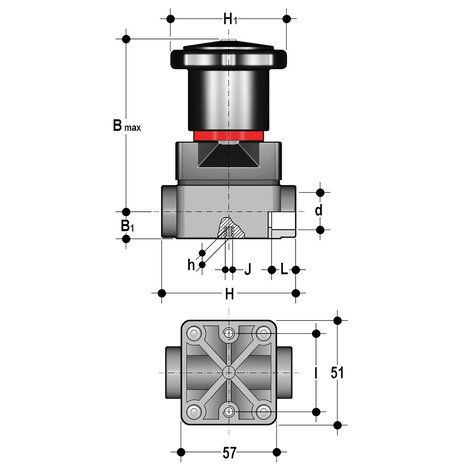

| Referencia | División | Subfamilia | d | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMIM016E | Sistema PP-H socket | Válvulas manuales PP-H | 16 | 12 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 14 | 240 |
| CMIM020E | Sistema PP-H socket | Válvulas manuales PP-H | 20 | 15 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 16 | 240 |
FKM
| Referencia | División | Subfamilia | d | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMIM016F | Sistema PP-H socket | Válvulas manuales PP-H | 16 | 12 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 14 | 240 |
| CMIM020F | Sistema PP-H socket | Válvulas manuales PP-H | 20 | 15 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 16 | 240 |
PTFE
| Referencia | División | Subfamilia | d | DN | PN | B máx | B1 | H | H1 |
h | I | J | L | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMIM016P | Sistema PP-H socket | Válvulas manuales PP-H | 16 | 12 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 14 | 240 |
| CMIM020P | Sistema PP-H socket | Válvulas manuales PP-H | 20 | 15 | 6 | 86 | 15 | 75 | 59 | 8 | 35 | M5 | 16 | 240 |
