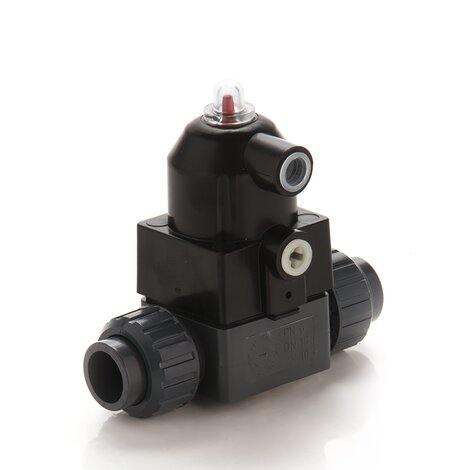

CMIV/CP DA - Válvula de diafragma compacta con actuador neumático DN 12:15
Válvula de diafragma compacta con conexiones hembra para enlace, gama métrica de accionamiento neumático, función de doble efecto.
La CM/CP es una válvula de accionamiento neumático con un diseño compacto y gran capacidad de caudal. La CM/CP se acciona mediante un pistón de funcionamiento en seco que puede ser accionado por todos los fluidos líquidos o gaseosos siempre que sean neutros y limpios. El diseño muy compacto de esta válvula permite instalarla fácilmente incluso en espacios muy reducidos.
EPDM

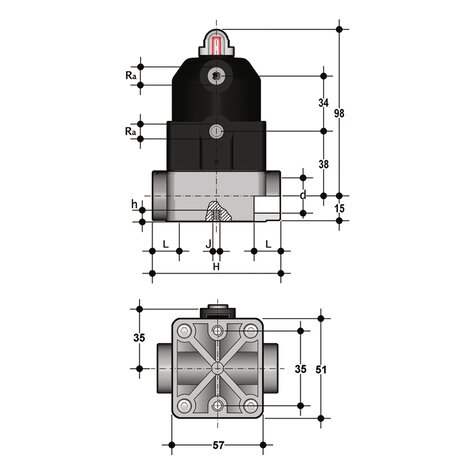

| Referencia | d | DN | PN | R[5:a] | L | H | h | J | g |
|---|---|---|---|---|---|---|---|---|---|
| CMIVDA016E | 16 | 12 | 6 | G 1/4'' | 14 | 75 | 8 | M5 | 340 |
| CMIVDA020E | 20 | 15 | 6 | G 1/4'' | 16 | 75 | 8 | M5 | 340 |
FKM
| Referencia | d | DN | PN | R[5:a] | L | H | h | J | g |
|---|---|---|---|---|---|---|---|---|---|
| CMIVDA016F | 16 | 12 | 6 | G 1/4'' | 14 | 75 | 8 | M5 | 340 |
| CMIVDA020F | 20 | 15 | 6 | G 1/4'' | 16 | 75 | 8 | M5 | 340 |
PTFE
| Referencia | d | DN | PN | R[5:a] | L | H | h | J | g |
|---|---|---|---|---|---|---|---|---|---|
| CMIVDA016P | 16 | 12 | 6 | G 1/4'' | 14 | 75 | 8 | M5 | 340 |
| CMIVDA020P | 20 | 15 | 6 | G 1/4'' | 16 | 75 | 8 | M5 | 340 |
