Derivación 45º MH

Te 45º macho-hembra

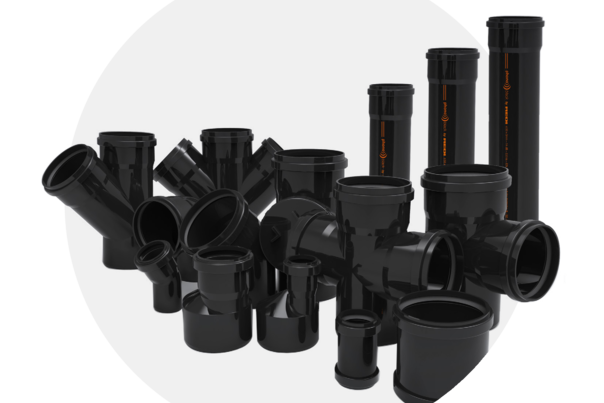

Phonoblack® es un sistema de evacuación insonorizada fabricado en PVC-U con cargas minerales, diseñado para reducir el ruido, garantizar la estanqueidad y ofrecer un alto rendimiento en instalaciones de edificios residenciales y terciarios.

Características

Insonorización certificada de hasta 14 dB a 2 l/s.
Juntas EPDM de alta calidad para una estanqueidad segura y duradera.
Excelente capacidad de flujo gracias a su baja rugosidad interior.
Sistema completo con abrazaderas acústicas Phonoklip®.
Instalación sencilla y versátil, ideal tanto para obra nueva como rehabilitación.

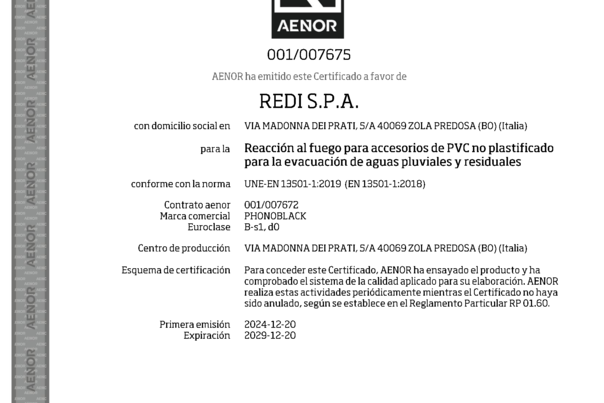

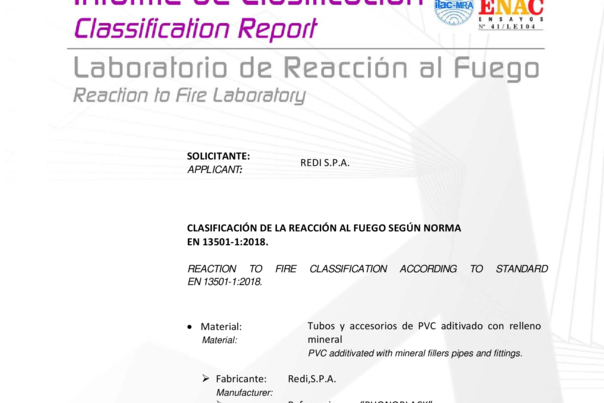

Clasificación frente al fuego Euroclase B-s1,d0.

Referencia	Descripción	Características	segmento	División	Familia	Subfamilia	Unidades por caja	Medida	DN	L1	L2	l3	S	s1	Z1	z2	z3
08004P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	20	40/40	40/40	49	45	45	3	3	9	52	52
08005P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	10	50/50	50/50	48	40	40	3.32	3.2	14	70	70
03127P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	6	75/50	75/50	42	45	-	3.2	3.2	-	85	-
08807P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	4	75/75	75/75	51	45	45	3.2	3.2	15	93	93
03128P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	5	90/50	90/50	49	45	45	3	3	9	52	52
08809P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	6	90/90	90/90	54	54	3	3	22	119	119	56
03131P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	6	110/50	110/50	63	55	40	3.2	3.2	-14	102	114
03151P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	6	110/75	110/75	63	55	45	3.2	3.2	3	120	127
03011P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	4	110/110	110/110	58	50	50	3.2	3.2	27	143	143
03192P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	2	125/110	125/110	69	62	56	3.2	3.2	19	147	152
08012P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	2	125/125	125/125	71	62	62	3.2	-	30	161	161
03116P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	2	160/110	160/110	82	74	56	4	3.2	2	168	176
03016P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	4	160/160	160/160	83	71	71	4	-	38	205	205
03135P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	3	200/110	200/110	49	45	45	3	3	9	52	52
03137P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	4	200/125	200/125	49	45	45	3	3	9	52	52
03120P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	4	200/160	200/160	49	45	45	3	3	9	52	52
03020P8	Derivación 45º MH	-	Edificación	Evacuación y Saneamiento	Bajante insonorizada phonoblack	Bajante insonorizada phonoblack	1	200/200	200/200	49	45	45	3	3	9	52	52
