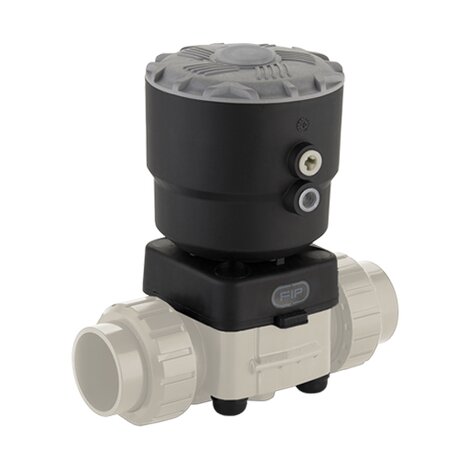

DKBDM/CP NC - Válvula de diafragma de accionamiento neumático de 2 vías PN6 DN 15:65
Válvula de diafragma de accionamiento neumático con conexiones macho para soldadura de bolsillo, gama métrica. Función normalmente cerrada.
La nueva válvula de diafragma DKB/CP es la solución ideal para aplicaciones no severas que requieren fiabilidad y larga vida útil. La nueva geometría interna del cuerpo optimiza la eficiencia fluidodinámica aumentando significativamente el caudal y garantiza una excelente gamalidad de la curva de control. La DKB/CP tiene un tamaño y un peso significativamente reducidos.
| Referencia | d | DN | PN | B | B1 | C | C1 | H | H1 |
L | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKBDMNC020E | 20 | 15 | 6 | 134 | 25 | 66 | 24 | 124 | 97 | 16 | 1/4" | 615 |
| DKBDMNC025E | 25 | 20 | 6 | 137 | 30 | 69 | 24 | 144 | 97 | 19 | 1/4" | 630 |
| DKBDMNC032E | 32 | 25 | 6 | 145 | 33 | 78 | 24 | 154 | 97 | 22 | 1/4" | 805 |
| DKBDMNC040E | 40 | 32 | 6 | 149 | 30 | 82 | 24 | 174 | 97 | 26 | 1/4" | 835 |
| DKBDMNC050E | 50 | 40 | 6 | 193 | 35 | 112 | 24 | 194 | 126 | 31 | 1/4" | 2342 |
| DKBDMNC063E | 63 | 50 | 6 | 231 | 46 | 142 | 24 | 224 | 157 | 38 | 1/4" | 5480 |
| DKBDMNC075E | 75 | 65 | 6 | 231 | 46 | 142 | 24 | 284 | 157 | 44 | 1/4" | 5630 |
