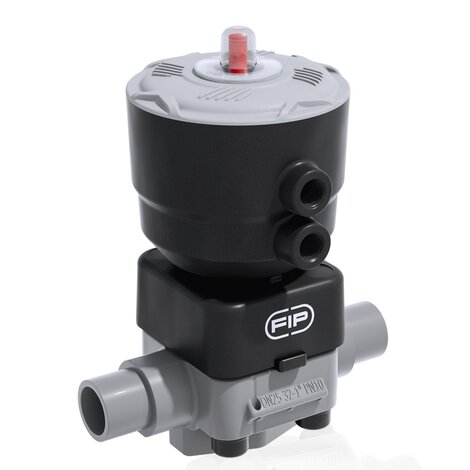

DKDC/CP NO - Válvula de diafragma de accionamiento neumático PN10 DN 15:65
Válvula de diafragma de accionamiento neumático con conexiones macho para enlace, gama métrica. Función normalmente abierta.
La válvula de diafragma DK es ideal para la regulación y el cierre de medios abrasivos o impuros. La nueva geometría interna del cuerpo aumenta significativamente el coeficiente de caudal, reduce las pérdidas de presión y permite un ajuste preciso en toda la carrera del obturador. El DK ocupa menos espacio y tiene un peso reducido. El innovador volante está equipado con un mecanismo de bloqueo de maniobra patentado, inmediato y ergonómico, que permite bloquear cualquier posición de ajuste alcanzada.
EPDM
| Referencia | División | Subfamilia | d | DN | PN | B | B1 | C | C1 | H | H1 |
L | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKDCNO020E | Sistema C-PVC | Válvulas actuadas C-PVC | 20 | 15 | 10 | 148 | 25 | 66 | 24 | 124 | 97 | 16 | 1/4" | 726 |
| DKDCNO025E | Sistema C-PVC | Válvulas actuadas C-PVC | 25 | 20 | 10 | 151 | 30 | 69 | 24 | 144 | 97 | 19 | 1/4" | 726 |
| DKDCNO032E | Sistema C-PVC | Válvulas actuadas C-PVC | 32 | 25 | 10 | 159 | 33 | 78 | 24 | 154 | 97 | 22 | 1/4" | 931 |
| DKDCNO040E | Sistema C-PVC | Válvulas actuadas C-PVC | 40 | 32 | 10 | 163 | 30 | 82 | 24 | 174 | 97 | 26 | 1/4" | 978 |
| DKDCNO050E | Sistema C-PVC | Válvulas actuadas C-PVC | 50 | 40 | 10 | 207 | 35 | 112 | 24 | 194 | 126 | 31 | 1/4" | 2276 |
| DKDCNO063E | Sistema C-PVC | Válvulas actuadas C-PVC | 63 | 50 | 10 | 245 | 46 | 142 | 24 | 224 | 157 | 38 | 1/4" | 4192 |
| DKDCNO075E | Sistema C-PVC | Válvulas actuadas C-PVC | 75 | 65 | 10 | 245 | 46 | 142 | 24 | 284 | 157 | 44 | 1/4" | 4373 |
FKM
| Referencia | División | Subfamilia | d | DN | PN | B | B1 | C | C1 | H | H1 |
L | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKDCNO020F | Sistema C-PVC | Válvulas actuadas C-PVC | 20 | 15 | 10 | 148 | 25 | 66 | 24 | 124 | 97 | 16 | 1/4" | 701 |
| DKDCNO025F | Sistema C-PVC | Válvulas actuadas C-PVC | 25 | 20 | 10 | 151 | 30 | 69 | 24 | 144 | 97 | 19 | 1/4" | 726 |
| DKDCNO032F | Sistema C-PVC | Válvulas actuadas C-PVC | 32 | 25 | 10 | 159 | 33 | 78 | 24 | 154 | 97 | 22 | 1/4" | 931 |
| DKDCNO040F | Sistema C-PVC | Válvulas actuadas C-PVC | 40 | 32 | 10 | 163 | 30 | 82 | 24 | 174 | 97 | 26 | 1/4" | 978 |
| DKDCNO050F | Sistema C-PVC | Válvulas actuadas C-PVC | 50 | 40 | 10 | 207 | 35 | 112 | 24 | 194 | 126 | 31 | 1/4" | 2276 |
| DKDCNO063F | Sistema C-PVC | Válvulas actuadas C-PVC | 63 | 50 | 10 | 245 | 46 | 142 | 24 | 224 | 157 | 38 | 1/4" | 4192 |
| DKDCNO075F | Sistema C-PVC | Válvulas actuadas C-PVC | 75 | 65 | 10 | 245 | 46 | 142 | 24 | 284 | 157 | 44 | 1/4" | 4373 |
PTFE
| Referencia | División | Subfamilia | d | DN | PN | B | B1 | C | C1 | H | H1 |
L | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKDCNO020P | Sistema C-PVC | Válvulas actuadas C-PVC | 20 | 15 | 10 | 148 | 25 | 66 | 24 | 124 | 97 | 16 | 1/4" | 701 |
| DKDCNO025P | Sistema C-PVC | Válvulas actuadas C-PVC | 25 | 20 | 10 | 151 | 30 | 69 | 24 | 144 | 97 | 19 | 1/4" | 726 |
| DKDCNO032P | Sistema C-PVC | Válvulas actuadas C-PVC | 32 | 25 | 10 | 159 | 33 | 78 | 24 | 154 | 97 | 22 | 1/4" | 931 |
| DKDCNO040P | Sistema C-PVC | Válvulas actuadas C-PVC | 40 | 32 | 10 | 163 | 30 | 82 | 24 | 174 | 97 | 26 | 1/4" | 978 |
| DKDCNO050P | Sistema C-PVC | Válvulas actuadas C-PVC | 50 | 40 | 10 | 207 | 35 | 112 | 24 | 194 | 126 | 31 | 1/4" | 2276 |
| DKDCNO063P | Sistema C-PVC | Válvulas actuadas C-PVC | 63 | 50 | 10 | 245 | 46 | 142 | 24 | 224 | 157 | 38 | 1/4" | 4192 |
| DKDCNO075P | Sistema C-PVC | Válvulas actuadas C-PVC | 75 | 65 | 10 | 245 | 46 | 142 | 24 | 284 | 157 | 44 | 1/4" | 4373 |
