DKDUFV/CP NO - Válvula de diafragma de accionamiento neumático DN 15:65
Válvula de diafragma de accionamiento neumático, normalmente abierta, con conexiones de unión hembra, rosca cilíndrica para gas.
La válvula de diafragma DKD/CP es especialmente adecuada para interceptar fluidos muy sucios y/o muy viscosos. La nueva geometría interna del cuerpo optimiza la eficacia fluidodinámica aumentando significativamente el caudal. La DKD/CP tiene unas dimensiones totales y un peso considerablemente reducidos.

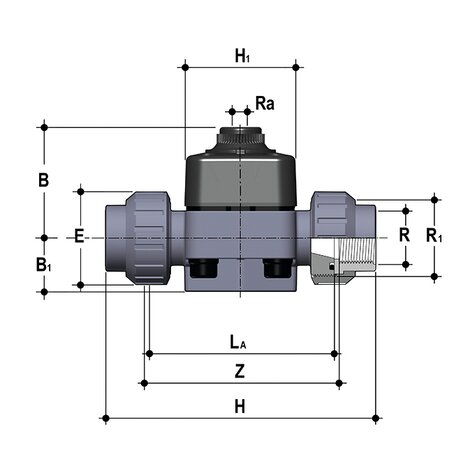

| Referencia | R | DN | PN | B | B1 | H | h | H1 |
K1 | Z | E | R1 | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKDUFVNO012E | 1/2" | 15 | 8 | 58 | 25 | 131 | 12 | 65 | 90 | 97 | 41 | 1" | 1/4" | 310 |
| DKDUFVNO034E | 3/4" | 20 | 8 | 61 | 29,5 | 151 | 12 | 65 | 108 | 118 | 50 | 1"1/4 | 1/4" | 372 |
| DKDUFVNO100E | 1" | 25 | 8 | 70 | 33 | 165 | 12 | 70 | 116 | 127 | 58 | 1"1/2 | 1/4" | 600 |
| DKDUFVNO112E | 1"1/2 | 40 | 8 | 87 | 35 | 208 | 16 | 99 | 154 | 165 | 79 | 2"1/4 | 1/4" | 1312 |
| DKDUFVNO114E | 1"1/4 | 32 | 8 | 72 | 30 | 188 | 12 | 70 | 134 | 145 | 72 | 2" | 1/4" | 726 |
| DKDUFVNO200E | 2" | 50 | 8 | 109 | 46 | 246 | 16 | 114 | 184 | 195 | 98 | 2"3/4 | 1/4" | 2320 |
