DKLUIV - Válvula de diafragma de 2 vías DIALOCK® DN 15:65

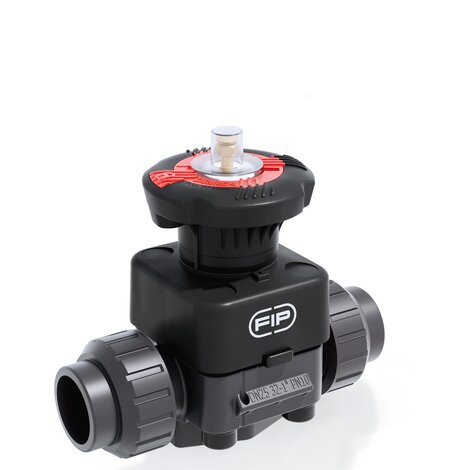

Válvula de diafragma ^DIALOCK® con limitador de carrera y conexiones de unión hembra para enlace, gama métrica.

La válvula de diafragma DK ^DIALOCK® es ideal para la regulación y el cierre de medios abrasivos o impuros. La nueva geometría interna del cuerpo aumenta significativamente el coeficiente de caudal, reduce las pérdidas de presión y permite un ajuste preciso en toda la carrera del obturador. El DK ocupa menos espacio y tiene un peso reducido. El innovador volante está equipado con un mecanismo de bloqueo de maniobra patentado, inmediato y ergonómico, que permite bloquear cualquier posición de ajuste alcanzada.

Volver Ficha Técnica

EPDM

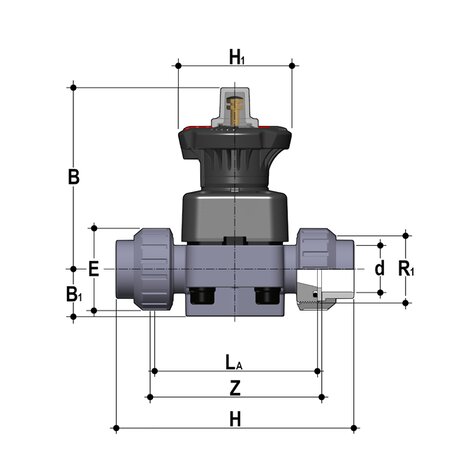

Referencia	d	DN	PN	B	B₁	E	H	H1	La	R₁	Z	g
DKLUIV020E	20	15	10	115	25	41	129	80	90	1"	100	530
DKLUIV025E	25	20	10	118	30	50	154	80	108	1"1/4	116	592
DKLUIV032E	32	25	10	127	33	58	168	80	116	1"1/2	124	820
DKLUIV040E	40	32	10	132	30	72	192	80	134	2"	140	946
DKLUIV050E	50	40	10	175	35	79	222	120	154	2"1/4	160	1828
DKLUIV063E	63	50	10	200	46	98	266	120	184	2"3/4	190	2728

FKM

Referencia	d	DN	PN	B	B₁	E	H	H1	La	R₁	Z	g
DKLUIV020F	20	15	10	115	25	41	129	80	90	1"	100	530
DKLUIV025F	25	20	10	118	30	50	154	80	108	1"1/4	116	592
DKLUIV032F	32	25	10	127	33	58	168	80	116	1"1/2	124	820
DKLUIV040F	40	32	10	132	30	72	192	80	134	2"	140	946
DKLUIV050F	50	40	10	175	35	79	222	120	154	2"1/4	160	1828
DKLUIV063F	63	50	10	200	46	98	266	120	184	2"3/4	190	2728

PTFE

Referencia	d	DN	PN	B	B₁	E	H	H1	La	R₁	Z	g
DKLUIV020P	20	15	10	115	25	41	129	80	90	1"	100	530
DKLUIV025P	25	20	10	118	30	50	154	80	108	1"1/4	116	592
DKLUIV032P	32	25	10	127	33	58	168	80	116	1"1/2	124	820
DKLUIV040P	40	32	10	132	30	72	192	80	134	2"	140	946
DKLUIV050P	50	40	10	175	35	79	222	120	154	2"1/4	160	1828
DKLUIV063P	63	50	10	200	46	98	266	120	184	2"3/4	190	2728
