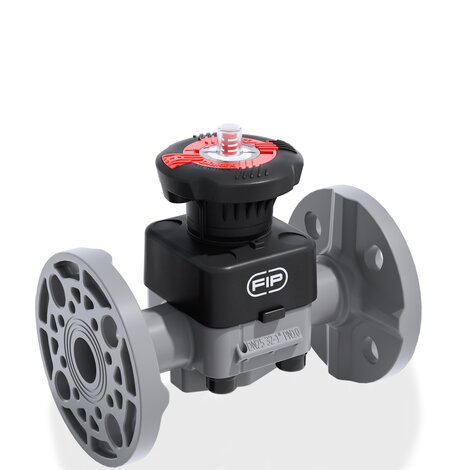

DKOC - Válvula de diafragma de 2 vías DIALOCK® DN 15:65

Válvula de diafragma ^DIALOCK® con cuerpo embridado monolítico paso PN10/16. Drenaje según EN 558-1.

La válvula de diafragma DK ^DIALOCK® es ideal para la regulación y el cierre de medios abrasivos o impuros. La nueva geometría interna del cuerpo aumenta significativamente el coeficiente de caudal, reduce las pérdidas de presión y permite un ajuste preciso en toda la carrera del obturador. El DK ocupa menos espacio y tiene un peso reducido. El innovador volante está equipado con un mecanismo de bloqueo de maniobra patentado, inmediato y ergonómico, que permite bloquear cualquier posición de ajuste alcanzada.

Volver Ficha Técnica

EPDM

Referencia	d	DN	PN	B	B₁	F	Øf	H	H1	U	Sp	g
DKOC020E	20	15	10	102	25	65	14	130	80	4	13.5	962
DKOC025E	25	20	10	105	30	75	14	150	80	4	13.5	1038
DKOC032E	32	25	10	114	33	85	14	160	80	4	13.5	1122
DKOC040E	40	32	10	119	30	100	18	180	80	4	14	1364
DKOC050E	50	40	10	149	35	110	18	200	120	4	16	2299
DKOC063E	63	50	10	172	46	125	18	230	120	4	16	3200
DKOC075E	75	65	10	172	46	145	18	290	120	4	21	3873

FKM

Referencia	d	DN	PN	B	B₁	F	Øf	H	H1	U	Sp	g
DKOC020F	20	15	10	102	25	65	14	130	80	4	13.5	962
DKOC025F	25	20	10	105	30	75	14	150	80	4	13.5	1038
DKOC032F	32	25	10	114	33	85	14	160	80	4	13.5	1122
DKOC040F	40	32	10	119	30	100	18	180	80	4	14	1364
DKOC050F	50	40	10	149	35	110	18	200	120	4	16	2299
DKOC063F	63	50	10	172	46	125	18	230	120	4	16	3200
DKOC075F	75	65	10	172	46	145	18	290	120	4	21	3873

PTFE

Referencia	d	DN	PN	B	B₁	F	Øf	H	H1	U	Sp	g
DKOC020P	20	15	10	102	25	65	14	130	80	4	13.5	962
DKOC025P	25	20	10	105	30	75	14	150	80	4	13.5	1038
DKOC032P	32	25	10	114	33	85	14	160	80	4	13.5	1122
DKOC040P	40	32	10	119	30	100	18	180	80	4	14	1364
DKOC050P	50	40	10	149	35	110	18	200	120	4	16	2299
DKOC063P	63	50	10	172	46	125	18	230	120	4	16	3200
DKOC075P	75	65	10	172	46	145	18	290	120	4	21	3873
