EPDM

Válvula de tres vías DUAL BLOCK® con conexiones hembra, gama ASTM, bola en L.



FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

Volver Ficha Técnica

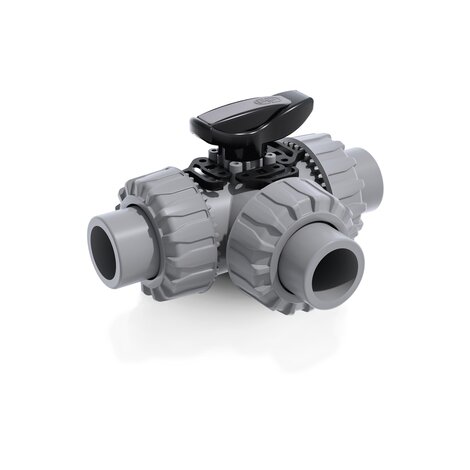

Render della valvola a sfera a 3 vie DUAL BLOCK® LKDAC - DN 10:50 in PVC-C
Disegno tecnico della valvola a sfera TKDI, TKDL, TKDA, TKDJ, LKDI, LKDL, LKDA, LKDJ
Render della valvola a sfera a 3 vie DUAL BLOCK® LKDAC - DN 10:50 in PVC-C
Disegno tecnico della valvola a sfera TKDI, TKDL, TKDA, TKDJ, LKDI, LKDL, LKDA, LKDJ
Referencia d DN PN E H

H1

 L Z g
LKDAC012E 1/2” 15 16 54 132,2 80 23 87.2 310
LKDAC034E 3/4” 20 16 65 159,2 100 25.5 108.2 550
LKDAC100E 1” 25 16 73 174 110 28.7 116.6 790
LKDAC114E 1” 1/4 32 16 86 205 131 32 141 1275
LKDAC112E 1” 1/2 40 16 98 227.6 148 35 157.6 1660
LKDAC200E 2” 50 16 122 267 179 38,2 190.6 2800
