EPDM

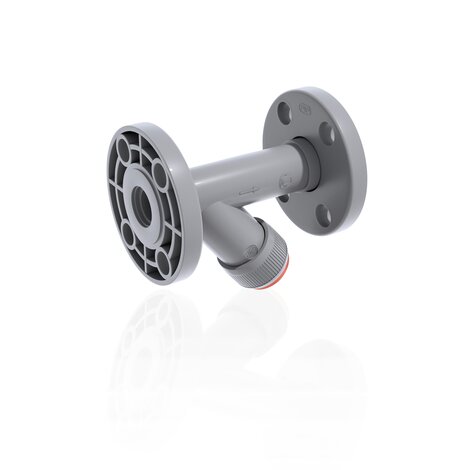

Colector de impurezas con bridas fijas, perforación ANSI B16.5 cl.150 #FF.
El colector de impurezas RV limita el paso de partículas sólidas en el fluido mediante un filtro.
| Referencia | Tamaño | DN | PN | A max | B | F | f | H | g |
|---|---|---|---|---|---|---|---|---|---|
| RVUOAC012E | 1/2" | 15 | 16 | 125 | 72 | 60,3 | 15,9 | 175 | 360 |
| RVUOAC034E | 3/4" | 20 | 16 | 145 | 84 | 69,9 | 15,9 | 214 | 495 |
| RVUOAC100E | 1" | 25 | 16 | 165 | 95 | 79,4 | 15,9 | 237 | 660 |
| RVUOAC114E | 1"1/4 | 32 | 16 | 190 | 111 | 88,9 | 15,9 | 253 | 1000 |
| RVUOAC112E | 1"1/2 | 40 | 16 | 210 | 120 | 98,4 | 15,9 | 289 | 1320 |
| RVUOAC200E | 2" | 50 | 16 | 240 | 139 | 120,7 | 19,1 | 333 | 1910 |
