Espaciador QRX
Accesorios para válvulas clapeta gama FR DN32-300
Espaciador de salida ISO-DIN para válvulas clapeta gama FR.
Para la instalación con tuberías de PP-H o PVDF con soldadura de bolsillo, se recomienda utilizar los espaciadores QRX del material en el lado de salida de la válvula para permitir la apertura completa de la válvula.
El espaciador debe instalarse entre la válvula y el QRNM o QRNF; el lado plano del espaciador debe fijarse en el lado de la válvula y debe fijarse una junta plana entre el espaciador y el collarín.
No se recomienda su uso en tuberías con SDR inferior a 17 para diámetros superiores a d63 (SDR11, d75-110).
Siempre se recomienda la extracción en caliente después de la soldadura para el collarín a la salida de la válvula.

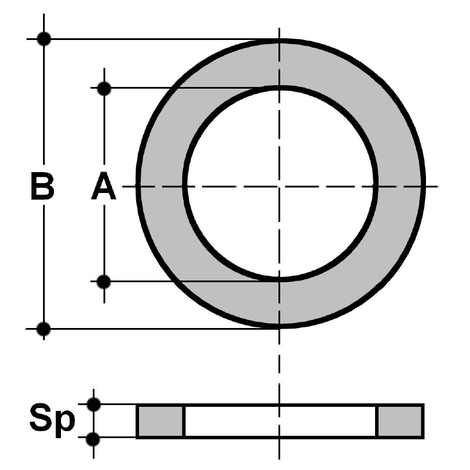

| Referencia | d | DN | A | B | Sp |
|---|---|---|---|---|---|
| QRXF040 | 40 | 32 | 41 | 78 | 10,5 |
| QRXF050 | 50 | 40 | 49 | 88 | 11,5 |
| QRXF063 | 63 | 50 | 62 | 102 | 14 |
| QRXF075 | 75 | 65 | 74,5 | 122 | 15,5 |
| QRXF090 | 90 | 80 | 88,5 | 138 | 16,5 |
| QRXF110 | 110 | 100 | 109 | 158 | 17,5 |
