FKM

Válvula de tres vías DUAL BLOCK® con conexiones hembra para enlace, gama métrica L-ball.

FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

Volver Ficha Técnica

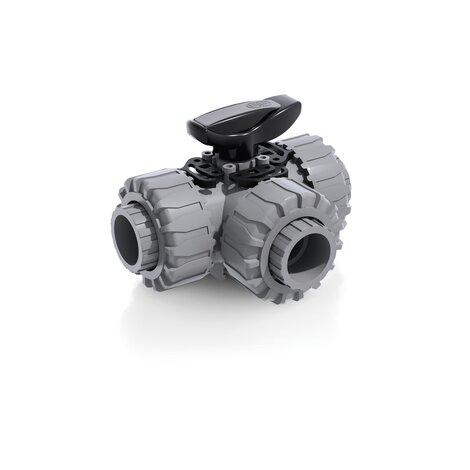

Render della valvola a sfera a 3 vie DUAL BLOCK® LKDIC - DN 10:50 in PVC-C
Disegno tecnico della valvola a sfera TKDI, TKDL, TKDA, TKDJ, LKDI, LKDL, LKDA, LKDJ
Render della valvola a sfera a 3 vie DUAL BLOCK® LKDIC - DN 10:50 in PVC-C
Disegno tecnico della valvola a sfera TKDI, TKDL, TKDA, TKDJ, LKDI, LKDL, LKDA, LKDJ
Referencia d DN PN E H

H1

 L Z g
LKDIC016F0SF 16 10 16 54 118 80 14 90 310
LKDIC020F0SF 20 15 16 54 118 80 16 86 310
LKDIC025F0SF 25 20 16 65 145 100 19 107 550
LKDIC032F0SF 32 25 16 73 160 110 22 116 790
LKDIC040F0SF 40 32 16 86 188.5 131 26 136.5 1275
LKDIC050F0SF 50 40 16 98 219 148 31 157 1660
LKDIC063F0SF 63 50 16 122 266.5 179 38 190.5 2800
