FKM

Válvula de bola de dos vías DUAL ^BLOCK®con bridas fijas, paso EN/ISO/DIN PN10/16. Drenaje según EN 558-1.

FIP ha desarrollado una válvula de bola tipo VKD DUAL ^BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

Volver Ficha Técnica

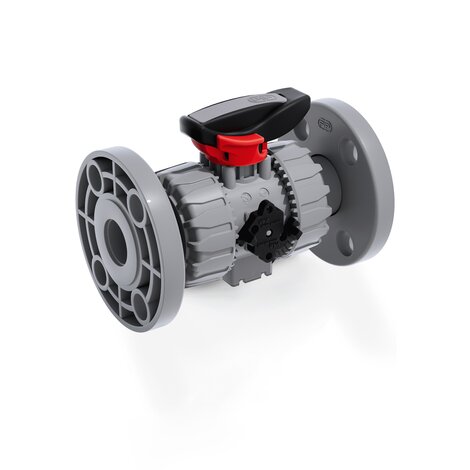

Render della valvola a sfera a due vie DUAL BLOCK® VKDOC - DN 10:50 in PVC-C

Disegno tecnico VKDOM-VKDOAM DN 10:50

Render della valvola a sfera a due vie DUAL BLOCK® VKDOC - DN 10:50 in PVC-C

Disegno tecnico VKDOM-VKDOAM DN 10:50

Referencia	d	DN	PN	B	B₁	C	C₁	F	f	H	H1	Sp	U	g
VKDOC020F	20	15	16	54	29	67	40	65	14	130	65	11	4	481,1
VKDOC025F	25	20	16	65	34,5	85	49	75	14	150	70	13,5	4	663,1
VKDOC032F	32	25	16	69,5	39	85	49	85	14	160	78	14	4	895,9
VKDOC040F	40	32	16	82,5	46	108	64	100	18	180	88	14	4	1379
VKDOC050F	50	40	16	89	52	108	64	110	18	200	93	16	4	1761
VKDOC063F	63	50	16	108	62	134	76	125	18	230	111	16	4	2741
