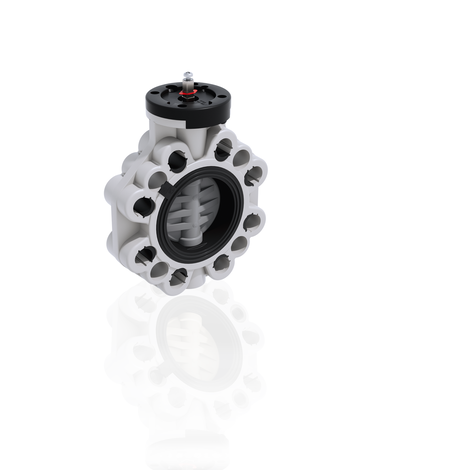

FKOC/FM - Válvula de mariposa DN 40:300
Válvula de mariposa independiente.
La FK es una válvula de mariposa de cierre y regulación con unas características estructurales ideales para su uso en aplicaciones industriales que requieran un alto rendimiento y fiabilidad a lo largo del tiempo. Esta válvula también está equipada con el sistema de etiquetado de personalización.
EPDM
| Referencia | División | Subfamilia | d - Tamaño | DN | PN | A min | A max | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOCFM050E | Sistema C-PVC | Válvulas manuales C-PVC | 50 - 1"1/2 | 40 | 16 | 99 | 109 | - | 106 | 60 | 19 | 132 | 4 | 33 | 597 |
| FKOACFM810E | Sistema C-PVC | Válvulas manuales C-PVC | 10" | **250 | 10 | - | - | 350 | 248 | 210 | 25,4 | 405 | 12 | 114 | 13654 |
| FKOCFM315E | Sistema C-PVC | Válvulas manuales C-PVC | 315 | *300 | 8 | - | - | 400 | 305 | 245 | 29 | 475 | 12 | 114 | 17931 |
| FKOCFM280E | Sistema C-PVC | Válvulas manuales C-PVC | 280 | *250 | 10 | - | - | 350 | 248 | 210 | 22 | 405 | 12 | 114 | 13654 |
| FKOCFM225E | Sistema C-PVC | Válvulas manuales C-PVC | 225 - 8" | 200 | 10 | 280 | 298 | - | 227 | 161 | 23 | 323 | 8 | 71 | 6284 |
| FKOCFM160E | Sistema C-PVC | Válvulas manuales C-PVC | 160 - 6" | 150 | 10 | 230 | 242 | - | 180 | 134 | 23 | 268 | 8 | 70 | 3524 |
| FKOCFM140E | Sistema C-PVC | Válvulas manuales C-PVC | 140 - 5" | 125 | 10 | 204 | 215 | - | 167 | 120 | 23 | 240 | 8 | 64 | 2659 |
| FKOCFM110E | Sistema C-PVC | Válvulas manuales C-PVC | 110 - 4" | 100 | 10 | 165 | 190 | - | 147 | 107 | 19 | 211 | 8 | 56 | 1806 |
| FKOCFM090E | Sistema C-PVC | Válvulas manuales C-PVC | 90 - 3" | 80 | 10 | 145 | 160 | - | 133 | 93 | 19 | 185 | 12 | 49 | 1388 |
| FKOCFM075E | Sistema C-PVC | Válvulas manuales C-PVC | 75 - 2"1/2 | 65 | 10 | 128 | 144 | - | 119 | 80 | 19 | 165 | 4 | 46 | 933 |
| FKOCFM063E | Sistema C-PVC | Válvulas manuales C-PVC | 63 - 2" | 50 | 16 | 115 | 125,5 | - | 112 | 70 | 19 | 147 | 4 | 43 | 760 |
| FKOACFM812E | Sistema C-PVC | Válvulas manuales C-PVC | 12" | **300 | 8 | - | - | 400 | 305 | 245 | 25,4 | 475 | 12 | 114 | 17931 |
FKM
| Referencia | División | Subfamilia | d - Tamaño | DN | PN | A min | A max | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOCFM050F | Sistema C-PVC | Válvulas manuales C-PVC | 50 - 1"1/2 | 40 | 16 | 99 | 109 | - | 106 | 60 | 19 | 132 | 4 | 33 | 597 |
| FKOACFM810F | Sistema C-PVC | Válvulas manuales C-PVC | 10" | **250 | 10 | - | - | 350 | 248 | 210 | 25,4 | 405 | 12 | 114 | 13654 |
| FKOCFM315F | Sistema C-PVC | Válvulas manuales C-PVC | 315 | *300 | 8 | - | - | 400 | 305 | 245 | 29 | 475 | 12 | 114 | 17931 |
| FKOCFM280F | Sistema C-PVC | Válvulas manuales C-PVC | 280 | *250 | 10 | - | - | 350 | 248 | 210 | 22 | 405 | 12 | 114 | 13654 |
| FKOCFM225F | Sistema C-PVC | Válvulas manuales C-PVC | 225 - 8" | 200 | 10 | 280 | 298 | - | 227 | 161 | 23 | 323 | 8 | 71 | 6284 |
| FKOCFM160F | Sistema C-PVC | Válvulas manuales C-PVC | 160 - 6" | 150 | 10 | 230 | 242 | - | 180 | 134 | 23 | 268 | 8 | 70 | 3524 |
| FKOCFM140F | Sistema C-PVC | Válvulas manuales C-PVC | 140 - 5" | 125 | 10 | 204 | 215 | - | 167 | 120 | 23 | 240 | 8 | 64 | 2659 |
| FKOCFM110F | Sistema C-PVC | Válvulas manuales C-PVC | 110 - 4" | 100 | 10 | 165 | 190 | - | 147 | 107 | 19 | 211 | 8 | 56 | 1806 |
| FKOCFM090F | Sistema C-PVC | Válvulas manuales C-PVC | 90 - 3" | 80 | 10 | 145 | 160 | - | 133 | 93 | 19 | 185 | 12 | 49 | 1388 |
| FKOCFM075F | Sistema C-PVC | Válvulas manuales C-PVC | 75 - 2"1/2 | 65 | 10 | 128 | 144 | - | 119 | 80 | 19 | 165 | 4 | 46 | 933 |
| FKOCFM063F | Sistema C-PVC | Válvulas manuales C-PVC | 63 - 2" | 50 | 16 | 115 | 125,5 | - | 112 | 70 | 19 | 147 | 4 | 43 | 760 |
| FKOACFM812F | Sistema C-PVC | Válvulas manuales C-PVC | 12" | **300 | 8 | - | - | 400 | 305 | 245 | 25,4 | 475 | 12 | 114 | 17931 |
FKM
| Referencia | División | Subfamilia | d - Tamaño | DN | PN | A min | A max | øA | B1 | B2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FKOCFM050F0SF | Sistema C-PVC | Válvulas manuales C-PVC | 50 - 1"1/2 | 40 | 16 | 99 | 109 | - | 106 | 60 | 19 | 132 | 4 | 33 | 597 |
| FKOCFM063F0SF | Sistema C-PVC | Válvulas manuales C-PVC | 63 - 2" | 50 | 16 | 115 | 125,5 | - | 112 | 70 | 19 | 147 | 4 | 43 | 760 |
| FKOCFM075F0SF | Sistema C-PVC | Válvulas manuales C-PVC | 75 - 2"1/2 | 65 | 10 | 128 | 144 | - | 119 | 80 | 19 | 165 | 4 | 46 | 933 |
| FKOCFM090F0SF | Sistema C-PVC | Válvulas manuales C-PVC | 90 - 3" | 80 | 10 | 145 | 160 | - | 133 | 93 | 19 | 185 | 12 | 49 | 1388 |
| FKOCFM110F0SF | Sistema C-PVC | Válvulas manuales C-PVC | 110 - 4" | 100 | 10 | 165 | 190 | - | 147 | 107 | 19 | 211 | 8 | 56 | 1806 |
| FKOCFM140F0SF | Sistema C-PVC | Válvulas manuales C-PVC | 140 - 5" | 125 | 10 | 204 | 215 | - | 167 | 120 | 23 | 240 | 8 | 64 | 2659 |
| FKOCFM160F0SF | Sistema C-PVC | Válvulas manuales C-PVC | 160 - 6" | 150 | 10 | 230 | 242 | - | 180 | 134 | 23 | 268 | 8 | 70 | 3524 |
