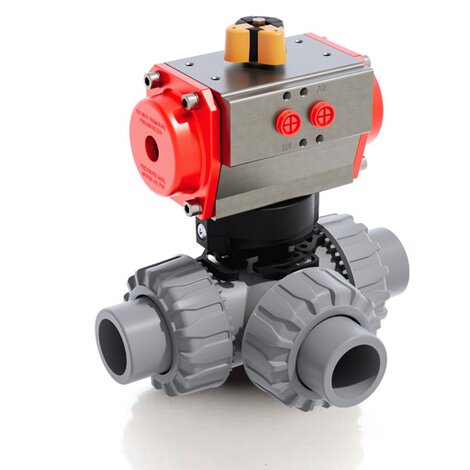

LKDAC/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático
Válvula de bola DUAL BLOCK® de 3 vías con conexiones hembra para enlace, gama ASTM con actuador neumático, función de doble efecto. Bola en forma de L.
FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para introducir un alto estándar de válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM
| Referencia | División | Subfamilia | d | DN | PN | E | H | H1 |
L | Z | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKDACDA038E1 | Sistema C-PVC | Válvulas actuadas C-PVC | 3/8” | 10 | 16 | 54 | 132,2 | 80 | 19,5 | 93,2 | G1/8" | 138 | 1442 |
| LKDACDA012E1 | Sistema C-PVC | Válvulas actuadas C-PVC | 1/2” | 15 | 16 | 54 | 132,2 | 80 | 23 | 86,2 | G1/8" | 138 | 1972 |
| LKDACDA034E1 | Sistema C-PVC | Válvulas actuadas C-PVC | 3/4” | 20 | 16 | 65 | 159,2 | 100 | 25,5 | 108,2 | G1/4" | 155,5 | 2236 |
| LKDACDA100E1 | Sistema C-PVC | Válvulas actuadas C-PVC | 1” | 25 | 16 | 73 | 174 | 110 | 28,7 | 116,6 | G1/4" | 155,5 | 2532 |
| LKDACDA114E1 | Sistema C-PVC | Válvulas actuadas C-PVC | 1” 1/4 | 32 | 16 | 86 | 205 | 131 | 32 | 141 | G1/4" | 155,5 | 3025 |
| LKDACDA112E1 | Sistema C-PVC | Válvulas actuadas C-PVC | 1” 1/2 | 40 | 16 | 98 | 227,6 | 148 | 35 | 157,6 | G1/4" | 155,5 | 3410 |
| LKDACDA200E1 | Sistema C-PVC | Válvulas actuadas C-PVC | 2” | 50 | 16 | 122 | 267 | 179 | 38,2 | 190,6 | G1/4" | 155,5 | 5944 |
FKM
| Referencia | División | Subfamilia | d | DN | PN | E | H | H1 |
L | Z | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKDACDA038F1 | Sistema C-PVC | Válvulas actuadas C-PVC | 3/8” | 10 | 16 | 54 | 132,2 | 80 | 19,5 | 93,2 | G1/8" | 138 | 1442 |
| LKDACDA012F1 | Sistema C-PVC | Válvulas actuadas C-PVC | 1/2” | 15 | 16 | 54 | 132,2 | 80 | 23 | 86,2 | G1/8" | 138 | 1972 |
| LKDACDA034F1 | Sistema C-PVC | Válvulas actuadas C-PVC | 3/4” | 20 | 16 | 65 | 159,2 | 100 | 25,5 | 108,2 | G1/4" | 155,5 | 2236 |
| LKDACDA100F1 | Sistema C-PVC | Válvulas actuadas C-PVC | 1” | 25 | 16 | 73 | 174 | 110 | 28,7 | 116,6 | G1/4" | 155,5 | 2532 |
| LKDACDA114F1 | Sistema C-PVC | Válvulas actuadas C-PVC | 1” 1/4 | 32 | 16 | 86 | 205 | 131 | 32 | 141 | G1/4" | 155,5 | 3025 |
| LKDACDA112F1 | Sistema C-PVC | Válvulas actuadas C-PVC | 1” 1/2 | 40 | 16 | 98 | 227,6 | 148 | 35 | 157,6 | G1/4" | 155,5 | 3410 |
| LKDACDA200F1 | Sistema C-PVC | Válvulas actuadas C-PVC | 2” | 50 | 16 | 122 | 267 | 179 | 38,2 | 190,6 | G1/4" | 155,5 | 5944 |
