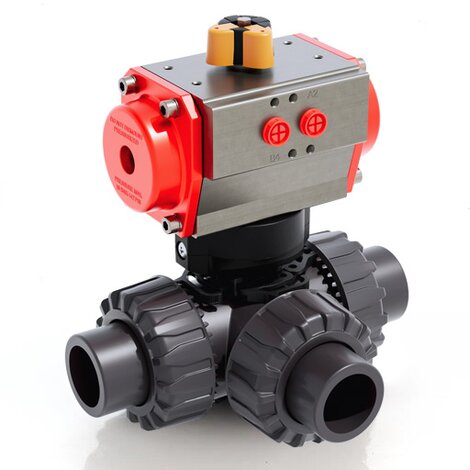

LKDAV/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático
Válvula de bola DUAL BLOCK® de 3 vías con conexiones hembra, gama ASTM con actuador neumático, función de doble efecto. Bola en forma de L.
FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para establecer un alto estándar en válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales
EPDM
| Referencia | División | Subfamilia | d | DN | PN | E | H | H1 |
L | Z | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKDAVDA038E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 3/8” | 10 | 16 | 54 | 132,2 | 80 | 19,5 | 93,2 | G1/8" | 138 | 1413 |
| LKDAVDA012E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1/2” | 15 | 16 | 54 | 132,2 | 80 | 23 | 86,2 | G1/8" | 138 | 1943 |
| LKDAVDA034E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 3/4” | 20 | 16 | 65 | 159,2 | 100 | 25,5 | 108,2 | G1/4" | 155,5 | 2186 |
| LKDAVDA100E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” | 25 | 16 | 73 | 174 | 110 | 28,7 | 116,6 | G1/4" | 155,5 | 2409 |
| LKDAVDA114E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” 1/4 | 32 | 16 | 86 | 205 | 131 | 32 | 141 | G1/4" | 155,5 | 2913 |
| LKDAVDA112E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” 1/2 | 40 | 16 | 98 | 227,6 | 148 | 35 | 157,6 | G1/4" | 155,5 | 3260 |
| LKDAVDA200E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 2” | 50 | 16 | 122 | 267 | 179 | 38,2 | 190,6 | G1/4" | 155,5 | 5684 |
FKM
| Referencia | División | Subfamilia | d | DN | PN | E | H | H1 |
L | Z | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKDAVDA038F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 3/8” | 10 | 16 | 54 | 132,2 | 80 | 19,5 | 93,2 | G1/8" | 138 | 1413 |
| LKDAVDA012F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1/2” | 15 | 16 | 54 | 132,2 | 80 | 23 | 86,2 | G1/8" | 138 | 1943 |
| LKDAVDA034F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 3/4” | 20 | 16 | 65 | 159,2 | 100 | 25,5 | 108,2 | G1/4" | 155,5 | 2186 |
| LKDAVDA100F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” | 25 | 16 | 73 | 174 | 110 | 28,7 | 116,6 | G1/4" | 155,5 | 2409 |
| LKDAVDA114F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” 1/4 | 32 | 16 | 86 | 205 | 131 | 32 | 141 | G1/4" | 155,5 | 2913 |
| LKDAVDA112F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” 1/2 | 40 | 16 | 98 | 227,6 | 148 | 35 | 157,6 | G1/4" | 155,5 | 3260 |
| LKDAVDA200F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 2” | 50 | 16 | 122 | 267 | 179 | 38,2 | 190,6 | G1/4" | 155,5 | 5684 |
