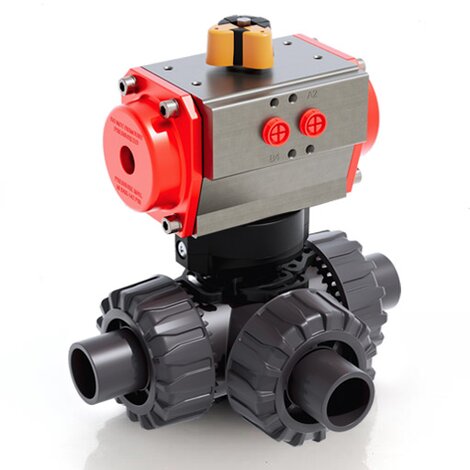

LKDDV/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático
Válvula de bola de 3 vías DUAL BLOCK® con conexiones métricas macho con actuador neumático, función de doble efecto. Bola en forma de L.
FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para introducir un alto estándar de válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM
| Referencia | d | DN | PN | E | H | H1 |
L | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|
| LKDDVDA020E1 | 20 | 15 | 16 | 54 | 140 | 80 | 16 | G1/8" | 138 | 1943 |
| LKDDVDA025E1 | 25 | 20 | 16 | 65 | 175 | 100 | 19 | G1/8" | 155,5 | 2186 |
| LKDDVDA032E1 | 32 | 25 | 16 | 73 | 188 | 110 | 22 | G1/8" | 155,5 | 2409 |
| LKDDVDA040E1 | 40 | 32 | 16 | 86 | 220 | 131 | 26 | G1/4" | 155,5 | 2913 |
| LKDDVDA050E1 | 50 | 40 | 16 | 98 | 251 | 148 | 31 | G1/4" | 155,5 | 3260 |
| LKDDVDA063E1 | 63 | 50 | 16 | 122 | 294 | 179 | 38 | G1/4" | 155,5 | 5684 |
FKM
| Referencia | d | DN | PN | E | H | H1 |
L | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|
| LKDDVDA063F1 | 63 | 50 | 16 | 122 | 294 | 179 | 38 | G1/4" | 155,5 | 5684 |
| LKDDVDA020F1 | 20 | 15 | 16 | 54 | 140 | 80 | 16 | G1/8" | 138 | 1943 |
| LKDDVDA025F1 | 25 | 20 | 16 | 65 | 175 | 100 | 19 | G1/8" | 155,5 | 2186 |
| LKDDVDA032F1 | 32 | 25 | 16 | 73 | 188 | 110 | 22 | G1/8" | 155,5 | 2409 |
| LKDDVDA040F1 | 40 | 32 | 16 | 86 | 220 | 131 | 26 | G1/4" | 155,5 | 2913 |
| LKDDVDA050F1 | 50 | 40 | 16 | 98 | 251 | 148 | 31 | G1/4" | 155,5 | 3260 |
