LKDFM/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático
Válvula de 3 vías DUAL BLOCK® con conexiones hembra cilíndricas roscadas para gas con actuador neumático, función de bola en L.
FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para introducir un alto estándar de válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM

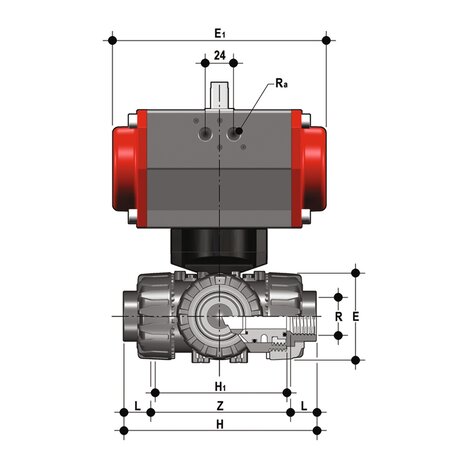

| Referencia | R | DN | PN | E | H | H1 |
L | Z | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LKDFMDA012E1 | 1/2” | 15 | 10 | 54 | 117 | 80 | 15 | 87 | G1/8" | 138 | 1828 |
| LKDFMDA034E1 | 3/4” | 20 | 10 | 65 | 143 | 100 | 16 | 114 | G1/4" | 155,5 | 1986 |
| LKDFMDA100E1 | 1” | 25 | 10 | 73 | 157 | 110 | 19 | 120 | G1/4" | 155,5 | 2174 |
| LKDFMDA114E1 | 1” 1/4 | 32 | 10 | 86 | 185 | 131 | 21 | 140 | G1/4" | 155,5 | 2458 |
| LKDFMDA112E1 | 1” 1/2 | 40 | 10 | 98 | 217 | 148 | 21 | 172 | G1/4" | 155,5 | 2670 |
| LKDFMDA200E1 | 2” | 50 | 10 | 122 | 266 | 179 | 26 | 211 | G1/4" | 155,5 | 4679 |
FKM
| Referencia | R | DN | PN | E | H | H1 |
L | Z | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LKDFMDA012F1 | 1/2” | 15 | 10 | 54 | 117 | 80 | 15 | 87 | G1/8" | 138 | 1828 |
| LKDFMDA034F1 | 3/4” | 20 | 10 | 65 | 143 | 100 | 16 | 114 | G1/4" | 155,5 | 1986 |
| LKDFMDA100F1 | 1” | 25 | 10 | 73 | 157 | 110 | 19 | 120 | G1/4" | 155,5 | 2174 |
| LKDFMDA114F1 | 1” 1/4 | 32 | 10 | 86 | 185 | 131 | 21 | 140 | G1/4" | 155,5 | 2458 |
| LKDFMDA112F1 | 1” 1/2 | 40 | 10 | 98 | 217 | 148 | 21 | 172 | G1/4" | 155,5 | 2670 |
| LKDFMDA200F1 | 2” | 50 | 10 | 122 | 266 | 179 | 26 | 211 | G1/4" | 155,5 | 4679 |
