WRK

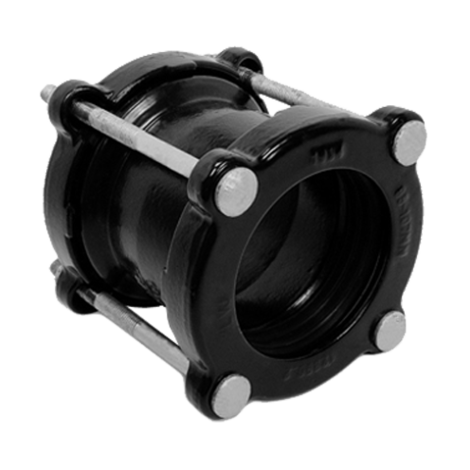

Acoplamiento de gran alcance (pieza en U)
Acoplamiento para conectar tuberías de diferentes materiales (acero, fundición, fundición dúctil, cemento de amianto, PVC, PE-HD/PEX).
- Carcasa y anillo seguidor de acero
- Protección anticorrosión Rilsan (mín. 250 µm según GSK)
- Tornillos y tuercas galvanizados/revestidos o de acero inoxidable
- Material de la junta EPDM
- Tolerancia de diámetro máx. 17 mm
- Los tubos pueden inclinarse un máximo de 6 grados
- Rango de temperatura: -20°C - +30°C
Nota:
Para el uso en tubos PE-HD/PEX se requiere nuestro manguito de soporte interior SHVA Como alternativa, recomendamos el producto de bloqueo de fuerza longitudinal FRIAGRIP.

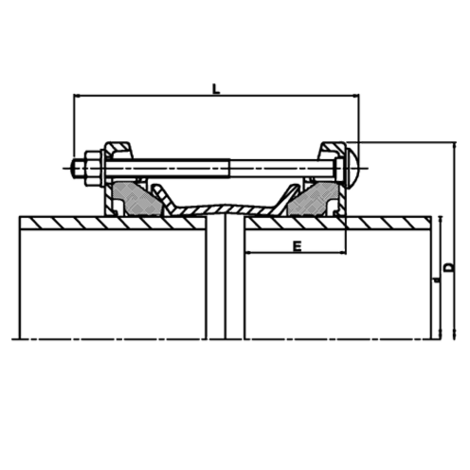

Acoplamiento de gran alcance (pieza en U)
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN |
|---|---|---|---|---|---|
| GB-02R9-351 | 351,0-368,0 | 1 | 2 | 32,400 | 300 |
| GB-02R9-374 | 374,5-391,5 | 1 | 1 | 34,200 | 350 |
| GB-02R9-394 | 394,3-411,3 | 1 | 1 | 35,600 | 400 |
| GB-02R9-418 | 418,2-435,2 | 1 | 1 | 37,600 | 400 |
| GB-02R9-447 | 447,2-464,2 | 1 | 1 | 39,500 | 400 |
| GB-02R9-455 | 455,0-472,0 | 1 | 1 | 39,500 | 450 |
| GB-02R9-476 | 476,0-493,0 | 1 | 1 | 43,000 | 450 |
| GB-02R9-501 | 501,9-518,9 | 1 | 1 | 44,500 | 500 |
| GB-02R9-527 | 527,0-544,0 | 1 | 1 | 46,000 | 500 |
| GB-02R9-555 | 555,3-572,3 | 1 | 1 | 47,600 | 500 |
| GB-02R9-630 | 630,5-647,5 | 1 | 1 | 52,000 | 600 |
| GB-02R9-662 | 662,0-679,0 | 1 | 1 | 57,800 | 600 |
| GB-02R9-675 | 675,0-692,0 | 1 | 1 | 59,000 | 600 |
Acoplamiento de gran alcance (pieza en U)
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN |
|---|---|---|---|---|---|
| GB-02R9X351 | 351,0-368,0 | 1 | 2 | 32,400 | 300 |
| GB-02R9X374 | 374,5-391,5 | 1 | 1 | 34,200 | 350 |
| GB-02R9X394 | 394,3-411,3 | 1 | 1 | 35,600 | 400 |
| GB-02R9X418 | 418,2-435,2 | 1 | 1 | 37,600 | 400 |
| GB-02R9X447 | 447,2-464,2 | 1 | 1 | 39,100 | 400 |
| GB-02R9X455 | 455-0-472,0 | 1 | 1 | 39,500 | 450 |
| GB-02R9X476 | 476,0-493,0 | 1 | 1 | 43,000 | 450 |
| GB-02R9X501 | 501,9-518,9 | 1 | 1 | 44,500 | 500 |
| GB-02R9X527 | 527,0-544,0 | 1 | 1 | 47,700 | 500 |
| GB-02R9X555 | 555,3-572,3 | 1 | 1 | 47,600 | 500 |
| GB-02R9X630 | 630,5-647,5 | 1 | 1 | 56,100 | 600 |
| GB-02R9X662 | 662,0-679,0 | 1 | 1 | 57,800 | 600 |
| GB-02R9X675 | 675,0-692,0 | 1 | 1 | 59,000 | 600 |
| GB-02R9X689 | 689,0-706,0 | 1 | 1 | 56,300 | 700 |
| GB-02R9X695 | 695,0-712,0 | 1 | 1 | 56,700 | 700 |
| GB-02R9X710 | 710,0-727,0 | 1 | 1 | 57,700 | 700 |
| GB-02R9X733 | 733,0-750,0 | 1 | 1 | 60,100 | 700 |
