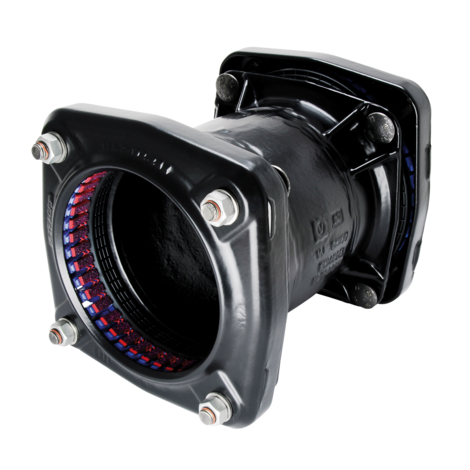

Acoplamiento FRIAGRIP (pieza en U)
Acoplamiento longitudinal autoblocante para la conexión de tubos de diferentes materiales (acero, fundición gris, fundición dúctil, fibrocemento, PVC, PE-HD/PEX) en obras públicas.
- Carcasa y anillo seguidor de fundición dúctil (EN-GS-450-10)
- Protección anticorrosiva Rilsan (mín. 250 µm según GSK).
- Un sistema de sujeción para todos los materiales de tubo: segmento de sujeción de acetal, segmento de sujeción de acetal, recubierto de corindón
- Material de la junta EPDM o NBR
- Tolerancia de diámetro en función de las dimensiones hasta un máximo de 54 mm
- Tornillos y tuercas de acero inoxidable
- Los tubos pueden inclinarse un máximo de 8 grados
- Rango de temperatura: -20 °C - +30 °C
Nota:
Nuestro manguito de soporte interior SHVA es necesario para el uso en tuberías PE-HD/PEX.
Cuando se utiliza en tuberías AZ, no se puede garantizar el ajuste de fuerza longitudinal.

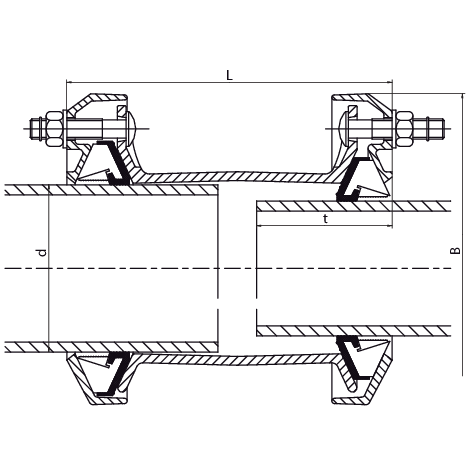

Acoplamiento FRIAGRIP (pieza en U)
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | t min | t max | Tornillos (ud./tamaño) |
|---|---|---|---|---|---|---|---|---|
| 672101 | 43,5-63,5 | 5 | 90 | 5,760 | 40 | 65 | 95 | 3 x 670601 / 3 x 670601 |
| 672102 | 48,0-71,0 | 1 | 72 | 4,700 | 50 | 65 | 110 | 3 x 670603 / 3 x 670603 |
| 672103 | 63,0-83,7 | 4 | 72 | 5,100 | 65 | 65 | 95 | 3 x 670601 / 3 x 670601 |
| 672105 | 85,7-107,0 | 1 | 30 | 7,400 | 80 | 65 | 110 | 3 x 670601 / 3 x 670601 |
| 672107 | 107,2-133,2 | 1 | 24 | 12,600 | 100 | 90 | 125 | 3 x 670707 / 3 x 670707 |
| 672109 | 132,2-160,2 | 1 | 12 | 14,100 | 125 | 90 | 125 | 3 x 670707 / 3 x 670707 |
| 672111 | 158,2-192,2 | 1 | 12 | 17,600 | 150 | 90 | 135 | 4 x 670707 / 4 x 670707 |
| 672113 | 192,2-226,9 | 1 | 12 | 33,220 | 175 | 125 | 165 | 5 x 670707 / 5 x 670707 |
| 672115 | 218,1-256,0 | 1 | 8 | 34,900 | 200 | 125 | 165 | 5 x 670707 / 5 x 670707 |
| 672117 | 266,2-310,2 | 1 | 2 | 51,800 | 250 | 125 | 165 | 6 x 670717 / 6 x 670717 |
| 672119 | 315,0-356,0 | 1 | 2 | 58,900 | 300 | 125 | 200 | 8 x 670717 / 8 x 670717 |
| 672121 | 352,2-396,0 | 1 | 1 | 60,000 | 350 | 125 | 200 | 9 x 670717 / 9 x 670717 |
| 672123 | 398,2-442,0 | 1 | 1 | 70,000 | 400 | 125 | 200 | 10 x 670717 / 10 x 670717 |
| 672125 | 448,0-492,0 | 1 | 1 | 135,000 | 400+ | 125 | 200 | 12 x 670619 / 12 x 670619 |
| 672127 | 498,0-552,0 | 1 | 1 | 142,000 | 500 | 140 | 215 | 9 x 670719 / 9 x 670719 |
| 672129 | 558,0-608,0 | 1 | 1 | 162,000 | 500+ | 140 | 215 | 10 x 670719 / 10 x 670719 |
| 672131 | 604,0-648,0 | 1 | 1 | 181,000 | 600 | 195 | 255 | 12 x 670719 / 12 x 670719 |
| 672133 | 676,0-726,0 | 1 | 1 | 202,000 | 600+ | 195 | 255 | 14 x 670719 / 14 x 670719 |
Acoplamiento FRIAGRIP (pieza en U)
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | t min | t max | Tornillos (ud./tamaño) |
|---|---|---|---|---|---|---|---|---|
| 670101 | 43,5-63,5 | 5 | 90 | 5,760 | 40 | 65 | 95 | 3 x 670601 / 3 x 670601 |
| 670102 | 48,0-71,0 | 1 | 72 | 4,700 | 50 | 65 | 110 | 3 x 670603 / 3 x 670603 |
| 670103 | 63,0-83,7 | 4 | 72 | 6,860 | 65 | 65 | 95 | 3 x 670601 / 3 x 670601 |
| 670105 | 85,7-107,0 | 1 | 30 | 7,400 | 80 | 65 | 110 | 3 x 670601 / 3 x 670601 |
| 670107 | 107,2-133,2 | 1 | 24 | 12,600 | 100 | 90 | 125 | 3 x 670707 / 3 x 670707 |
| 670109 | 132,2-160,2 | 1 | 12 | 14,100 | 125 | 90 | 125 | 3 x 670707 / 3 x 670707 |
| 670111 | 158,2-192,2 | 1 | 12 | 17,600 | 150 | 90 | 135 | 4 x 670707 / 4 x 670707 |
| 670113 | 192,2-226,9 | 1 | 12 | 21,800 | 175 | 125 | 165 | 5 x 670707 / 5 x 670707 |
| 670115 | 218,1-256,0 | 1 | 8 | 37,500 | 200 | 125 | 165 | 5 x 670707 / 5 x 670707 |
| 670117 | 266,2-310,2 | 1 | 2 | 51,800 | 250 | 125 | 165 | 6 x 670717 / 6 x 670717 |
| 670119 | 315,0-356,0 | 1 | 2 | 58,900 | 300 | 125 | 200 | 8 x 670717 / 8 x 670717 |
| 670121 | 352,2-396,0 | 1 | 1 | 60,000 | 350 | 125 | 200 | 9 x 670717 / 9 x 670717 |
| 670123 | 398,2-442,0 | 1 | 1 | 70,000 | 400 | 125 | 200 | 10 x 670717 / 10 x 670717 |
Campos de aplicación
Acoplamiento FRIAGRIP FGK como elemento de unión restringido* para tuberías de diferentes materiales (acero, fundición, fundición dúctil, fibrocemento**, PVC****, PE-HD/PEX***). Disponible desde DN 40 hasta DN 600+.
Los rangos de sujeción hasta DN 300 están diseñados para que un componente pueda utilizarse en todos los materiales de tubería de un diámetro nominal. Para componentes > DN 300, debe tenerse en cuenta el diámetro exterior de la tubería.
FRIAGRIP se puede utilizar con la junta NBR para los medios gas, agua y aguas residuales, en la red de distribución de agua potable con junta EPDM (DVGW-W270 [11.2007], KTW). Tornillos y tuercas de acero inoxidable (V2A / V4A).
Los componentes FRIAGRIP sólo se pueden utilizar en ingeniería civil.
Instrucciones de procesamiento
Con el FRIAGRIP se pueden realizar uniones coaccionadas sin estribos (excepción: tubos de fibrocemento).
Los extremos de los tubos deben prepararse de acuerdo con los requisitos generales de instalación (véanse las instrucciones de instalación del FRIAGRIP).
Deben respetarse las profundidades de inserción tmin./tmax.
* Agua: ≤ DN 300 PN 16, > DN 300 PN1 0 / Gas: ≤ DN 400 PN 5 ¡Deben observarse las indicaciones de la placa de características!
** En tuberías de fibrocemento no se puede garantizar el bloqueo de la fuerza longitudinal.
*** En caso de uso con tuberías de PE-HD/PEX, debe utilizarse el manguito de soporte FRIAGRIP (tipo FRIATEC Mod. SHVA, véase la lista de precios actual de FRIAGRIP) (véase FRIAGRIP info no. HI409).
**** Para el uso en tuberías de gas de PVC, véase FRIAGRIP info no. HI410. Para tuberías de PVC con espesores de pared DIN 8061/62 - PN 10, debe utilizarse el manguito de soporte FRIAGRIP (tipo FRIATEC Mod. SHVA, véase la lista de precios actual de FRIAGRIP).
Para el uso en tubos de acero inoxidable, véase la información FRIAGRIP nº HI420.
Buenas razones a favor del FRIAGRIP
- La obra civil y los trabajos de conexión se reducen al mínimo (no se necesitan estribos para los cambios de dirección)
- Los componentes se suministran premontados de fábrica, por lo que no es necesario realizar trabajos de transformación y sustitución in situ
- Un paquete de sellado y un segmento de agarre para los materiales de tubería acero, fundición, fundición dúctil, fibrocemento, PVC, PE-HD/PEX
- Los sistemas de sellado y sujeción funcionan de forma independiente. Esto garantiza un sellado seguro bajo cargas axiales dinámicas.
- El perfil waffle de la junta forma cámaras de sellado en la superficie de la tubería, lo que permite un sellado seguro en superficies de tuberías rugosas.
- Las tuberías pueden inclinarse hasta 8° (acoplamiento) o 4° (adaptador de brida). En caso de rotura de la tubería, se puede compensar una desalineación instalando dos acoplamientos. Los acoplamientos actúan como una junta y mantienen la tubería libre de tensiones.
- Instalación sencilla con herramientas estándar
- Un par de apriete para todos los materiales de tuberías
- No es necesario comprobar varias veces el par de apriete de los tornillos
- El rango de tolerancia de hasta 54 mm permite conectar diferentes materiales de tuberías a un mismo componente. Reducción de las existencias para proveedores y minoristas
