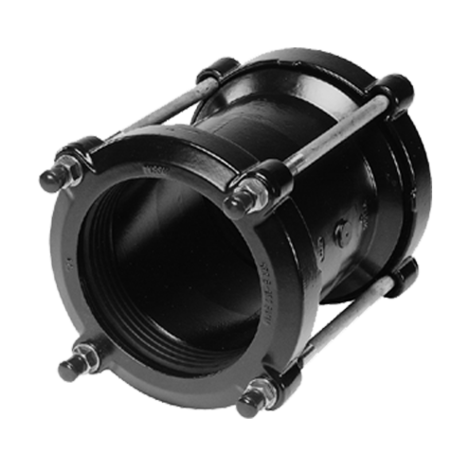

Acoplamiento ultrarrango (pieza en U)
Acoplamiento para la conexión de tuberías de diferentes materiales (acero, fundición, fundición dúctil, cemento de amianto, PVC, PE-HD/PEX).
- Carcasa y anillo seguidor de fundición dúctil (EN-GS-450-10)
- Protección anticorrosión Rilsan (mín. 250 µm según GSK)
- Tornillos y tuercas galvanizados/revestidos o de acero inoxidable
- Material de la junta EPDM o NBR
- Tolerancia de diámetro máx. 34 mm en función de las dimensiones
- Los tubos pueden inclinarse un máximo de 8 grados
- Rango de temperatura: -20°C - +30°C
Nota:
Para el uso en tuberías de PE-HD/PEX se requiere nuestro manguito de soporte interior SHVA Como alternativa, recomendamos el producto de bloqueo de fuerza longitudinal FRIAGRIP.

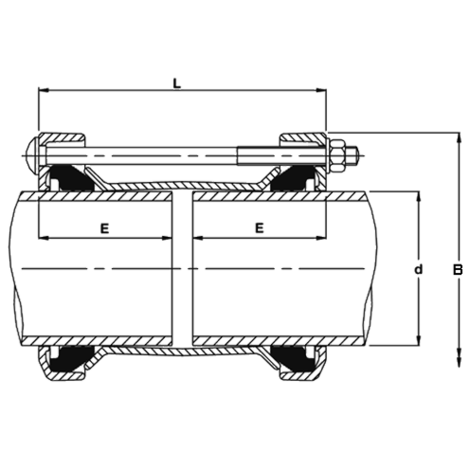

Acoplamiento ultrarrango (pieza en U)
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | t min | t max |
|---|---|---|---|---|---|---|---|
| UR-02R9-043 | 43,5-63,5 | 4 | 96 | 4,900 | 40/50 | 80 | 95 |
| UR-02R9-063 | 63,0-83,7 | 2 | 48 | 5,750 | 65 | 80 | 95 |
| UR-02R9-085 | 85,7-107,0 | 4 | 72 | 6,900 | 80 | 75 | 110 |
| UR-02R9-107 | 107,2-133,2 | 1 | 30 | 10,300 | 100 | 75 | 120 |
| UR-02R9-132 | 132,2-160,2 | 1 | 30 | 12,400 | 125 | 75 | 120 |
| UR-02R9-158 | 158,2-192,2 | 1 | 18 | 17,100 | 150 | 90 | 145 |
| UR-02R9-192 | 192,2-226,9 | 1 | 12 | 19,500 | 175 | 90 | 145 |
| UR-02R9-218 | 218,1-252,1 | 1 | 12 | 24,900 | 200 | 90 | 145 |
| UR-02R9-266 | 266,2-300,2 | 1 | 2 | 34,700 | 250 | 90 | 185 |
| UR-02R9-315 | 315,0-349,0 | 1 | 2 | 42,550 | 300 | 90 | 185 |
Acoplamiento ultrarrango (pieza en U)
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | t min | t max |
|---|---|---|---|---|---|---|---|
| UR-02R9X043 | 43,5-63,5 | 4 | 96 | 4,400 | 40/50 | 80 | 95 |
| UR-02R9X063 | 63,0-83,7 | 2 | 48 | 5,400 | 65 | 80 | 95 |
| UR-02R9X085 | 85,7-107,0 | 4 | 72 | 6,600 | 80 | 75 | 110 |
| UR-02R9X107 | 107,2-133,2 | 1 | 30 | 10,300 | 100 | 75 | 120 |
| UR-02R9X132 | 132,2-160,2 | 1 | 30 | 17,350 | 125 | 75 | 120 |
| UR-02R9X158 | 158,2-192,2 | 1 | 18 | 16,200 | 150 | 90 | 145 |
| UR-02R9X192 | 192,2-226,9 | 1 | 12 | 19,500 | 175 | 90 | 145 |
| UR-02R9X218 | 218,1-252,1 | 1 | 12 | 25,000 | 200 | 90 | 145 |
| UR-02R9X266 | 266,2-300,2 | 1 | 2 | 37,000 | 250 | 90 | 185 |
| UR-02R9X315 | 315,0-349,0 | 1 | 2 | 41,000 | 300 | 90 | 185 |
Acoplamiento ultrarrango (pieza en U)
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | t min | t max |
|---|---|---|---|---|---|---|---|
| UR-02R2-043 | 43,5-63,5 | 4 | 96 | 4,900 | 40/50 | 80 | 95 |
| UR-02R2-063 | 63,0-83,7 | 2 | 48 | 5,750 | 65 | 80 | 95 |
| UR-02R2-085 | 85,7-107,0 | 4 | 72 | 6,900 | 80 | 75 | 110 |
| UR-02R2-107 | 107,2-133,2 | 1 | 30 | 10,300 | 100 | 75 | 120 |
| UR-02R2-132 | 132,2-160,2 | 1 | 30 | 12,400 | 125 | 75 | 120 |
| UR-02R2-158 | 158,2-192,2 | 1 | 18 | 17,100 | 150 | 90 | 145 |
| UR-02R2-192 | 192,2-226,9 | 1 | 12 | 19,500 | 175 | 90 | 145 |
| UR-02R2-218 | 218,1-252,1 | 1 | 12 | 24,900 | 200 | 90 | 145 |
| UR-02R2-266 | 266,2-300,2 | 1 | 2 | 37,100 | 250 | 90 | 185 |
| UR-02R2-315 | 315,0-349,0 | 1 | 2 | 42,550 | 300 | 90 | 185 |
Acoplamiento ultrarrango (pieza en U)
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | t min | t max |
|---|---|---|---|---|---|---|---|
| UR-02R2X043 | 43,5-63,5 | 4 | 96 | 4,400 | 40/50 | 80 | 95 |
| UR-02R2X063 | 63,0-83,7 | 2 | 48 | 5,400 | 65 | 80 | 95 |
| UR-02R2X085 | 85,7-107,0 | 4 | 72 | 6,600 | 80 | 75 | 110 |
| UR-02R2X107 | 107,2-133,2 | 1 | 30 | 10,300 | 100 | 75 | 120 |
| UR-02R2X132 | 132,2-160,2 | 1 | 30 | 12,400 | 125 | 75 | 120 |
| UR-02R2X158 | 158,2-192,2 | 1 | 18 | 17,350 | 150 | 90 | 145 |
| UR-02R2X192 | 192,2-226,9 | 1 | 12 | 19,500 | 175 | 90 | 145 |
| UR-02R2X218 | 218,1-252,1 | 1 | 12 | 25,000 | 200 | 90 | 145 |
| UR-02R2X266 | 266,2-300,2 | 1 | 2 | 37,000 | 250 | 90 | 185 |
| UR-02R2X315 | 315,0-349,0 | 1 | 2 | 41,000 | 300 | 90 | 185 |
Campos de aplicación
Los adaptadores de brida y acoplamientos Ultra-Range son elementos de unión flexibles para tuberías de acero, fundición, fundición dúctil, fibrocemento, PVC, PE-HD/PEX, disponibles desde DN 40 hasta DN 300.
Los rangos de sujeción hasta DN 300 están diseñados para que un componente pueda utilizarse en todos los materiales de tubería de un diámetro nominal.
Ultra-Range puede someterse a presiones de servicio de hasta 16 bar para agua y hasta PN 5 para gas.
Ultra-Range puede utilizarse con juntas de NBR para gas, agua y aguas residuales, y con juntas de EPDM (DVGW-W270 [11.2007], KTW) en redes de distribución de agua potable. Los tornillos y las tuercas corresponden a la clase de resistencia 8.8/8 y están galvanizados/revestidos o son de acero inoxidable.
Instrucciones de procesamiento
- Con Ultra-Range se pueden realizar uniones flexibles entre tubos del mismo o distinto material.
- Los extremos de los tubos deben prepararse de acuerdo con los requisitos generales de instalación (véanse las instrucciones de instalación FRIAGRIP).
- Deben respetarse las profundidades de inserción tmín./tmáx.
- Al utilizar tubos PE-HD/PEX, el manguito de soporte FRIAGRIP (tipo FRIATEC Mod. SHVA, véase la lista de precios actual de FRIAGRIP. Como alternativa se recomiendan los productos de ajuste forzado longitudinal FRIAGRIP y AQUAFAST.
Buenas razones para Ultra-Range
- Diseño probado, cuerpo y anillo seguidor de fundición dúctil GGG40 y recubierto de RILSAN
- Las bridas se taladran generalmente a PN 10 y PN 16
- Los componentes se suministran premontados de fábrica, por lo que no es necesario realizar trabajos de transformación o sustitución in situ
- Una junta para los materiales de tubería acero, fundición, fundición dúctil, fibrocemento, PVC, PE-HD/PEX
- Las tuberías pueden inclinarse hasta 8° (URK) o 4° (URFA). En caso de rotura de la tubería, se puede compensar una desalineación axial instalando dos acoplamientos. Los acoplamientos actúan como una junta y mantienen la tubería libre de tensiones.
- Instalación sencilla con herramientas estándar
- Un par de apriete para todos los materiales de tuberías
- No es necesario comprobar varias veces el par de apriete de los tornillos
- El rango de tolerancia de hasta 34 mm permite conectar diferentes materiales de tuberías a un mismo componente. Reducción de las existencias para proveedores y minoristas
