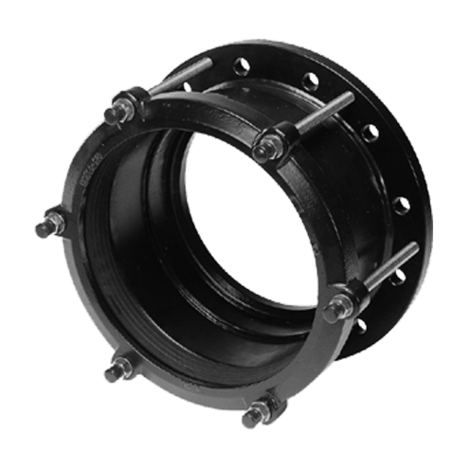

Adaptador de brida Ultra-Range (pieza UE)
Adaptador de brida para conectar tuberías de diferentes materiales (acero, fundición, fundición dúctil, fibrocemento, PVC, PE-HD/PEX).
- Carcasa y anillo seguidor de fundición dúctil (EN-GS-450-10)
- Protección anticorrosión Rilsan (mín. 250 µm según GSK)
- Tornillos y tuercas galvanizados/revestidos o de acero inoxidable
- Material de la junta EPDM o NBR
- Tolerancia de diámetro máx. 34 mm en función de las dimensiones
- Los tubos pueden inclinarse un máximo de 4 grados
- Dimensiones de la conexión de brida según DIN EN1092, PN 10 y PN 16
- Rango de temperatura: -20°C - +30°C
Nota:
Cuando se utiliza en tuberías PE-HD/PEX, se requiere nuestro manguito de soporte interno SHVA Como alternativa, recomendamos el producto de bloqueo de fuerza longitudinal FRIAGRIP.

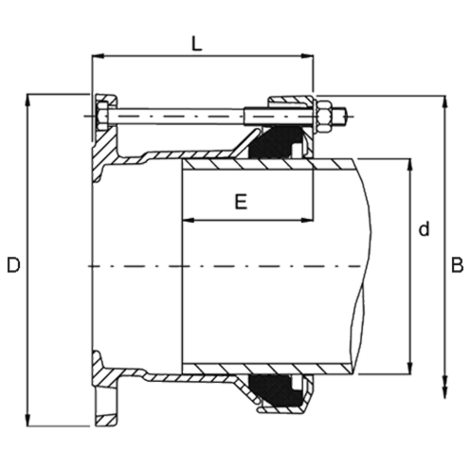

Adaptador de brida Ultra-Range (pieza UE)
| Referencia | d | Uds. de embalaje | Uds. por palet | D | Peso | DN | Flansch DN | Flansch PN | t min | t max |
|---|---|---|---|---|---|---|---|---|---|---|
| UR-14R9-043-05 | 43,5-63,5 | 4 | 96 | 167 | 4,100 | 40/50 | 50 | 10/16 | 80 | 90 |
| UR-14R9-063-06 | 63,0-83,7 | 4 | 96 | 185 | 4,950 | 65 | 65 | 10/16 | 80 | 90 |
| UR-14R9-085-08 | 85,7-107,0 | 2 | 60 | 200 | 5,850 | 80 | 80 | 10/16 | 80 | 110 |
| UR-14R9-107-10 | 107,2-133,2 | 2 | 48 | 234 | 8,900 | 100 | 100 | 10/16 | 85 | 110 |
| UR-14R9-132-12 | 132,2-160,2 | 2 | 48 | 268 | 10,700 | 125 | 125 | 10/16 | 90 | 120 |
| UR-14R9-158-15 | 158,2-192,2 | 1 | 18 | 317 | 14,700 | 150 | 150 | 10/16 | 100 | 125 |
| UR-14R9-192-20 | 192,2-226,9 | 1 | 18 | 344 | 18,000 | 175 | 200 | 10/16 | 100 | 150 |
| UR-14R9-218-20 | 218,1-252,1 | 1 | 18 | 374 | 20,950 | 200 | 200 | 10/16 | 100 | 150 |
| UR-14R9-266-25 | 266,2-300,2 | 1 | 4 | 424 | 32,200 | 250 | 250 | 10/16 | 100 | 180 |
| UR-14R9-315-30 | 315,0-349,0 | 1 | 4 | 472 | 39,200 | 300 | 300 | 10/16 | 100 | 180 |
Adaptador de brida Ultra-Range (pieza UE)
| Referencia | d | Uds. de embalaje | Uds. por palet | D | Peso | DN | Flansch DN | Flansch PN | t min | t max |
|---|---|---|---|---|---|---|---|---|---|---|
| UR-14R9X043-05 | 43,5-63,5 | 4 | 96 | 167 | 4,100 | 40/50 | 50 | 10/16 | 80 | 90 |
| UR-14R9X063-06 | 63,0-83,7 | 4 | 96 | 185 | 4,800 | 65 | 65 | 10/16 | 80 | 90 |
| UR-14R9X085-08 | 85,7-107,0 | 2 | 60 | 200 | 5,830 | 80 | 80 | 10/16 | 80 | 110 |
| UR-14R9X107-10 | 107,2-133,2 | 2 | 48 | 234 | 9,100 | 100 | 100 | 10/16 | 85 | 110 |
| UR-14R9X132-12 | 132,2-160,2 | 2 | 48 | 268 | 10,500 | 125 | 125 | 10/16 | 90 | 120 |
| UR-14R9X158-15 | 158,2-192,2 | 1 | 18 | 317 | 13,500 | 150 | 150 | 10/16 | 100 | 125 |
| UR-14R9X192-20 | 192,2-226,9 | 1 | 18 | 344 | 17,200 | 175 | 200 | 10/16 | 100 | 150 |
| UR-14R9X218-20 | 218,1-252,1 | 1 | 18 | 374 | 22,400 | 200 | 200 | 10/16 | 100 | 150 |
| UR-14R9X266-25 | 266,2-300,2 | 1 | 4 | 424 | 32,800 | 250 | 250 | 10/16 | 100 | 180 |
| UR-14R9X315-30 | 315,0-349,0 | 1 | 4 | 472 | 39,400 | 300 | 300 | 10/16 | 100 | 180 |
Adaptador de brida Ultra-Range (pieza UE)
| Referencia | d | Uds. de embalaje | Uds. por palet | D | Peso | DN | Flansch DN | Flansch PN | t min | t max |
|---|---|---|---|---|---|---|---|---|---|---|
| UR-14R2-043-05 | 43,5-63,5 | 4 | 96 | 167 | 4,100 | 40/50 | 50 | 10/16 | 80 | 90 |
| UR-14R2-063-06 | 63,0-83,7 | 4 | 96 | 185 | 4,950 | 65 | 65 | 10/16 | 80 | 90 |
| UR-14R2-085-08 | 85,7-107,0 | 2 | 60 | 200 | 5,850 | 80 | 80 | 10/16 | 80 | 110 |
| UR-14R2-107-10 | 107,2-133,2 | 2 | 48 | 234 | 8,900 | 100 | 100 | 10/16 | 85 | 110 |
| UR-14R2-132-12 | 132,2-160,2 | 2 | 48 | 268 | 10,700 | 125 | 125 | 10/16 | 90 | 120 |
| UR-14R2-158-15 | 158,2-192,2 | 1 | 18 | 317 | 14,700 | 150 | 150 | 10/16 | 100 | 125 |
| UR-14R2-192-20 | 192,2-226,9 | 1 | 18 | 344 | 18,000 | 175 | 200 | 10/16 | 100 | 150 |
| UR-14R2-218-20 | 218,1-252,1 | 1 | 18 | 374 | 20,950 | 200 | 200 | 10/16 | 100 | 150 |
| UR-14R2-266-25 | 266,2-300,2 | 1 | 4 | 424 | 32,200 | 250 | 250 | 10/16 | 100 | 180 |
| UR-14R2-315-30 | 315,0-349,0 | 1 | 4 | 472 | 39,200 | 300 | 300 | 10/16 | 100 | 180 |
Adaptador de brida Ultra-Range (pieza UE)
| Referencia | d | Uds. de embalaje | Uds. por palet | D | Peso | DN | Flansch DN | Flansch PN | t min | t max |
|---|---|---|---|---|---|---|---|---|---|---|
| UR-14R2X043-05 | 43,5-63,5 | 4 | 96 | 167 | 4,100 | 40/50 | 50 | 10/16 | 80 | 90 |
| UR-14R2X063-06 | 63,0-83,7 | 4 | 96 | 185 | 4,800 | 65 | 65 | 10/16 | 80 | 90 |
| UR-14R2X085-08 | 85,7-107,0 | 2 | 60 | 200 | 5,830 | 80 | 80 | 10/16 | 80 | 110 |
| UR-14R2X107-10 | 107,2-133,2 | 2 | 48 | 234 | 9,100 | 100 | 100 | 10/16 | 85 | 110 |
| UR-14R2X132-12 | 132,2-160,2 | 2 | 48 | 268 | 10,500 | 125 | 125 | 10/16 | 90 | 120 |
| UR-14R2X158-15 | 158,2-192,2 | 1 | 18 | 317 | 13,500 | 150 | 150 | 10/16 | 100 | 125 |
| UR-14R2X192-20 | 192,2-226,9 | 1 | 18 | 344 | 17,200 | 175 | 200 | 10/16 | 100 | 150 |
| UR-14R2X218-20 | 218,1-252,1 | 1 | 18 | 374 | 22,400 | 200 | 200 | 10/16 | 100 | 150 |
| UR-14R2X266-25 | 266,2-300,2 | 1 | 4 | 424 | 32,800 | 250 | 250 | 10/16 | 100 | 180 |
| UR-14R2X315-30 | 315,0-349,0 | 1 | 4 | 472 | 39,400 | 300 | 300 | 10/16 | 100 | 180 |
Campos de aplicación
Los adaptadores de brida y acoplamientos Ultra-Range son elementos de unión flexibles para tuberías de acero, fundición, fundición dúctil, fibrocemento, PVC, PE-HD/PEX, disponibles desde DN 40 hasta DN 300.
Los rangos de sujeción hasta DN 300 están diseñados para que un componente pueda utilizarse en todos los materiales de tubería de un diámetro nominal.
Los patrones de brida para URFA se diseñan generalmente en PN 10 y PN 16 de acuerdo con la norma EN 1092.
Ultra-Range puede presurizarse hasta 16 bar de presión de funcionamiento para agua y hasta PN 5 para gas.
Ultra-Range puede utilizarse con juntas de NBR para gas, agua y aguas residuales, y con juntas de EPDM (DVGW-W270 [11.2007], KTW) en redes de distribución de agua potable. Los tornillos y las tuercas corresponden a la clase de resistencia 8.8/8 y están galvanizados/revestidos o son de acero inoxidable.
Instrucciones de procesamiento
- Con Ultra-Range se pueden realizar uniones flexibles entre tubos del mismo o distinto material.
- Los extremos de los tubos deben prepararse de acuerdo con los requisitos generales de instalación (véanse las instrucciones de instalación FRIAGRIP).
- Deben respetarse las profundidades de inserción tmín./tmáx.
- Si se utilizan tubos PE-HD/PEX, debe utilizarse el manguito de soporte FRIAGRIP (tipo FRIATEC Mod. SHVA, véase la lista de precios actual de FRIAGRIP). Como alternativa, recomendamos los productos de ajuste forzado longitudinal FRIAGRIP y AQUAFAST.
Buenas razones para Ultra-Range
- Diseño probado, cuerpo y anillo seguidor de fundición dúctil GGG40 y recubierto de RILSAN
- Las bridas se taladran generalmente a PN 10 y PN 16
- Los componentes se suministran premontados de fábrica, por lo que no es necesario realizar trabajos de transformación o sustitución in situ
- Una junta para los materiales de tubería acero, fundición, fundición dúctil, fibrocemento, PVC, PE-HD/PEX
- Las tuberías pueden inclinarse hasta 8° (URK) o 4° (URFA). En caso de rotura de la tubería, se puede compensar una desalineación instalando dos acoplamientos. Los acoplamientos actúan como una junta y mantienen la tubería libre de tensiones.
- Instalación sencilla con herramientas estándar
- Un par de apriete para todos los materiales de tuberías
- No es necesario comprobar varias veces el par de apriete de los tornillos
- El rango de tolerancia de hasta 34 mm permite conectar diferentes materiales de tuberías a un mismo componente. Reducción de las existencias para proveedores y minoristas
