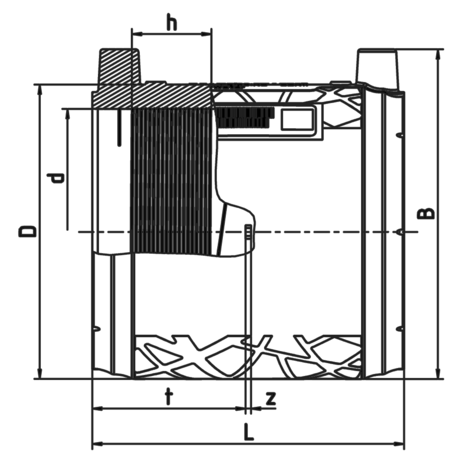

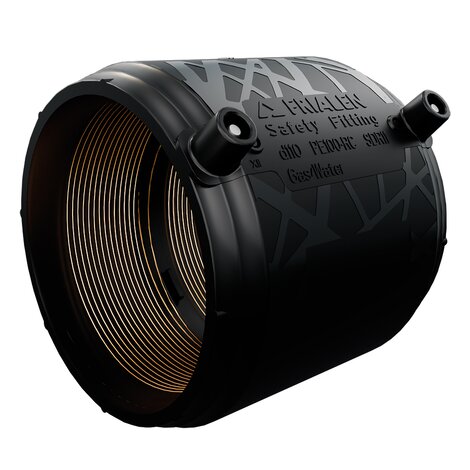

Enchufe con tope extraíble, SDR 11
Toma de soldadura UB NXT SDR 11 con tope
- Gas, agua y H2
- Presión de servicio: MOP (gas) 10 bar, PFA (agua) 16 bar
- Material: PE 100-RC
- Tope fácilmente extraíble
- Tecnología de seguridad
- Gran profundidad de inserción para un buen trazado de la tubería (no requiere dispositivos de retención)
- Marca de prueba DVGW: DV-8601AU2248, DV-8606AU2249, DV-8611AU2250 y DW-8610CN04200
Nota:
La disponibilidad de los artículos debe solicitarse individualmente para los países DACH, ya que estos países se convertirán uno tras otro en 2025/2026.
PE 100 SDR 11
Presión de servicio máxima admisible 16 bar (agua) / 10 bar (gas)
| Referencia | d | D | t | Peso | B | z | h |
|---|---|---|---|---|---|---|---|
| 617235 | 20 | 28 | 37 | 0,030 | 46,5 | 2 | 16,5 |
| 617236 | 25 | 33 | 39,5 | 0,037 | 51,5 | 2 | 18,2 |
| 617237 | 32 | 40 | 40 | 0,044 | 58,6 | 2 | 18,2 |
| 617238 | 40 | 49,5 | 40,5 | 0,060 | 67,4 | 2 | 18,5 |
| 617239 | 50 | 61,5 | 43 | 0,088 | 78,2 | 2 | 21,4 |
| 617240 | 63 | 77 | 46,5 | 0,137 | 92,4 | 2 | 23,5 |
| 617241 | 75 | 91 | 51,5 | 0,203 | 105,4 | 2 | 25,6 |
| 617242 | 90 | 109 | 56,8 | 0,327 | 122,2 | 2 | 29,5 |
| 617243 | 110 | 132,5 | 59 | 0,480 | 144 | 2 | 33,9 |
| 617244 | 125 | 150 | 71,5 | 0,724 | 160,4 | 2 | 35,6 |
| 617245 | 140 | 168 | 79 | 0,993 | 177 | 2 | 38,5 |
| 617246 | 160 | 192 | 87 | 1,416 | 198,8 | 2 | 42,6 |
Campos de aplicación
La junta FRIALEN UB NXT SDR11 se utiliza para la unión de tuberías en el tendido por tramos.
Otros campos de aplicación son
- Conexiones de tuberías (gas, agua y 100% H2)
- Sustitución de tramos de tubería
- Conexión posterior a un sistema de tuberías
- Opción de sellado para daños menores en tuberías
Instrucciones de procesamiento
Los extremos de las tuberías se sueldan al manguito FRIALEN UB NXT SDR11 mediante soldadura FRIALEN, de forma estanca y longitudinal.
Los extremos de tubo se preparan según los requisitos generales de instalación (véanse las instrucciones de instalación de los "accesorios de seguridad FRIALEN").
Para ello se debe eliminar la capa de óxido del extremo del tubo y limpiar la superficie del mismo. Hay que asegurarse de que la longitud de los manguitos de los racores sea como mínimo la mitad de la longitud del manguito. La zona de pelado es fácil de marcar gracias a la barra central en relieve.
Para eliminar la capa de óxido se dispone de dispositivos de pelado FWSG, que permiten una eliminación uniforme de las virutas y una calidad reproducible de la preparación de la superficie de soldadura.
Buenas razones a favor de la junta FRIALEN UB NXT SDR11:
- Gran profundidad del manguito para un buen guiado del tubo (no se necesitan dispositivos de sujeción)
- Zonas de soldadura maximizadas
- Diseño de racor de seguridad
- 25% menos deemisiones de CO2
- Zonas frías en los extremos y en el centro de la unión
- Bobina de calentamiento expuesta para la transferencia directa de calor en la zona de soldadura
- Bajo consumo de energía y tensión variable
- Tolerancias de inserción optimizadas para un ajuste perfecto y un manejo sencillo
- Contactos seguros al tacto
- Indicadores de soldadura para la inspección visual de la soldadura
- Marcas de ángulo y centro para una instalación rápida y segura
- Etiquetado permanente de los lotes
- Embalaje individual para proteger contra la contaminación
- Código de barras 2D para la trazabilidad del componente (codificación de trazabilidad)
