FCE

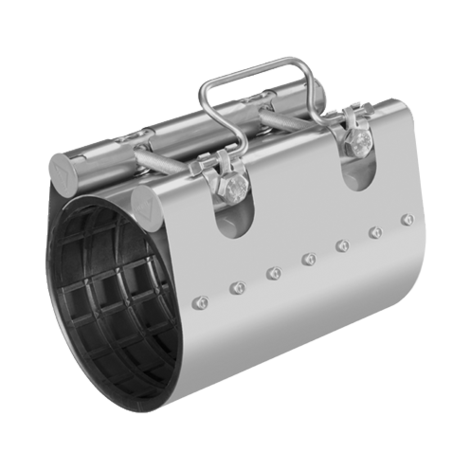

FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza

Abrazadera de reparación de una pieza para el sellado permanente de tuberías de gas y agua dañadas de diferentes materiales (acero, hierro fundido, fundición dúctil, cemento de amianto, PVC)

  • Diseño especial de cierre para sellar de forma segura orificios roscados, grietas y daños por corrosión
  • Cuerpo, cierre, tornillos y tuercas de acero inoxidable
  • Material de sellado EPDM o NBR
  • Rango de temperatura: -5 °C - +40 °C
  • Cuerpo, tornillos y tuercas de acero inoxidable V2A (AISI304)
FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza
FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza
FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza
FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza
FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza
FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza

FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza

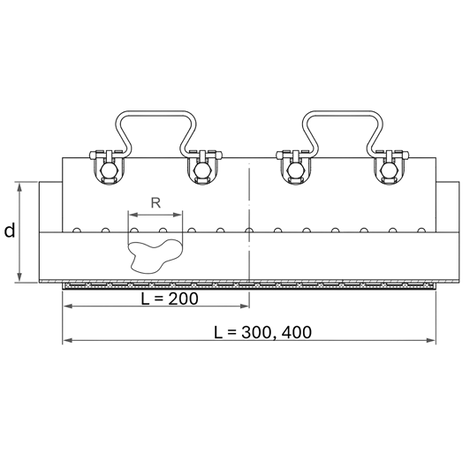

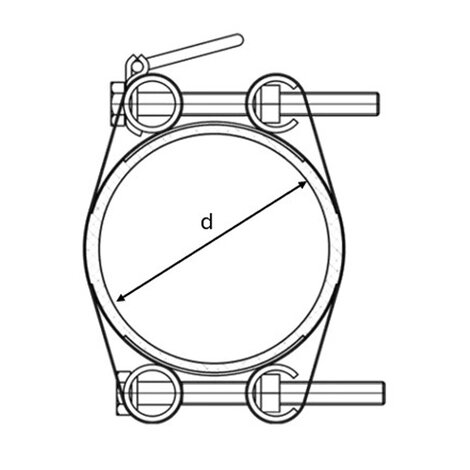

Referencia d Uds. de embalaje Uds. por palet Peso DN Tornillos (ud./tamaño) SW
391-044-200 44-48 10 320 1,750 40 M10 17
391-044-300 44-48 10 240 2,740 40 M10 17
391-048-200 48-52 10 320 1,410 40 M10 17
391-048-300 48-52 10 240 2,740 40 M10 17
391-054-200 54-58 10 320 1,410 50 M10 17
391-054-300 54-58 10 240 2,080 50 M10 17
391-060-200 60-67 10 320 1,410 65 M10 17
391-060-300 60-67 10 240 2,800 65 M10 17
391-070-200 70-77 9 288 2,800 65 M10 17
391-070-300 70-77 9 216 2,960 65 M10 17
391-075-200 75-83 9 288 1,500 65 M10 17
391-075-300 75-83 9 216 2,260 65 M10 17
391-082-200 82-89 9 288 1,540 80 M10 17
391-082-300 82-89 9 216 2,580 80 M10 17
391-082-400 82-89 9 96 4,000 80 M10 17
391-087-200 87-95 9 288 1,600 80 M10 17
391-087-300 87-95 9 216 2,440 80 M10 17
391-087-400 87-95 9 96 4,130 80 M10 17
391-088-200 88-98 8 256 2,020 80 M10 17
391-088-300 88-98 8 192 3,020 80 M10 17
391-095-200 95-104 6 192 1,780 80 M10 17
391-095-300 95-104 6 144 2,560 80 M10 17
391-095-400 95-104 6 96 1,780 80 M10 17
391-108-200 108-118 6 144 1,780 100 M10 17
391-108-300 108-118 6 144 2,730 100 M10 17
391-108-400 108-118 6 96 1,780 100 M10 17
391-113-200 113-123 5 160 2,280 100 M10 17
391-113-300 113-123 5 120 3,650 100 M10 17
391-113-400 113-123 5 80 3,650 100 M10 17
391-118-200 118-128 5 160 1,890 100 M10 17
391-118-300 118-128 5 120 2,860 100 M10 17
391-118-400 118-128 5 80 5,000 100 M10 17
391-120-200 120-131 5 160 2,390 100 M10 17
391-120-300 120-131 5 90 3,700 100 M10 17
391-132-200 132-142 4 128 2,320 125 M12 19
391-132-300 132-142 4 96 3,830 125 M12 19
391-135-200 135-145 4 128 2,320 125 M12 19
391-135-300 135-145 4 96 3,490 125 M12 19
391-139-200 139-149 4 128 2,370 125 M12 19
391-139-300 139-149 4 96 3,560 125 M12 19
391-139-400 139-149 1 64 3,560 125 M12 19
391-145-200 145-155 4 128 2,570 125 M12 19
391-145-300 145-155 4 96 3,660 125 M12 19
391-159-200 159-170 3 96 2,530 150 M12 19
391-159-300 159-170 3 72 3,730 150 M12 19
391-159-400 159-170 3 48 2,530 150 M12 19
391-167-200 167-178 3 96 2,580 150 M12 19
391-167-300 167-178 3 72 3,920 150 M12 19
391-167-400 167-178 3 48 5,170 150 M12 19
391-176-200 176-187 3 96 2,810 150 M12 19
391-176-300 176-187 3 72 3,150 150 M12 19
391-176-400 176-187 3 48 6,100 150 M12 19
391-193-200 193-203 1 36 4,520 175 M12 19
391-193-300 193-203 1 36 4,520 175 M12 19
391-215-200 215-225 1 32 3,150 200 M12 19
391-215-300 215-225 1 24 4,760 200 M12 19
391-215-400 215-225 1 16 3,150 200 M12 19
391-228-300 228-239 1 24 6,380 200 M12 19
391-240-300 240-250 1 24 5,400 225 M12 19
391-261-300 261-271 1 24 5,650 250 M12 19
391-269-300 269-280 1 24 5,750 250 M12 19
391-280-300 280-291 1 24 5,890 250 M12 19
391-315-300 315-325 1 24 6,320 300 M12 19
391-320-300 320-330 1 24 6,380 300 M12 19

FRIACLAMP abrazadera de reparación de acero inoxidable, de una pieza

Referencia d Uds. de embalaje Uds. por palet Peso DN Tornillos (ud./tamaño) SW
381-044-200 44-48 10 320 1,750 40 M10 17
381-048-200 48-52 10 320 1,330 40 M10 17
381-048-300 48-52 10 240 2,740 40 M10 17
381-054-200 54-58 10 320 1,380 50 M10 17
381-054-300 54-58 10 240 2,080 50 M10 17
381-060-200 60-67 10 320 1,410 50 M10 17
381-060-300 60-67 10 240 2,800 50 M10 17
381-070-200 70-77 9 288 1,470 65 M10 17
381-075-200 75-83 9 288 1,500 65 M10 17
381-075-300 75-83 9 216 2,260 65 M10 17
381-082-200 82-89 9 288 1,540 80 M10 17
381-082-300 82-89 9 216 2,320 80 M10 17
381-087-200 87-95 9 288 1,600 80 M10 17
381-087-300 87-95 9 216 2,440 80 M10 17
381-088-200 88-98 8 256 2,020 80 M10 17
381-095-200 95-104 6 192 1,710 100 M10 17
381-095-300 95-104 6 144 2,560 100 M10 17
381-108-200 108-118 6 144 1,780 100 M10 17
381-108-300 108-118 6 144 2,730 100 M10 17
381-108-400 108-118 6 96 3,600 100 M10 17
381-113-200 113-123 5 160 2,280 100 M10 17
381-113-300 113-123 5 120 2,740 100 M10 17
381-113-400 113-123 5 80 3,650 100 M10 17
381-120-200 120-131 5 160 2,390 100 M10 17
381-132-200 132-142 4 128 2,320 125 M12 19
381-132-300 132-142 4 96 3,830 125 M12 19
381-135-300 135-145 4 96 3,490 125 M12 19
381-139-300 139-149 4 96 3,560 125 M12 19
381-159-200 159-170 3 96 2,530 150 M12 19
381-159-300 159-170 3 72 3,730 150 M12 19
381-159-400 159-170 3 48 4,800 150 M12 19
381-167-200 167-178 3 96 2,580 150 M12 19
381-167-300 167-178 3 72 3,920 150 M12 19
381-167-400 167-178 3 48 5,170 150 M12 19
381-215-200 215-225 1 32 3,150 200 M12 19
381-215-300 215-225 1 24 4,760 200 M12 19
381-215-400 215-225 1 16 6,500 200 M12 19
381-269-300 269-280 1 24 5,750 250 M12 19
381-320-300 320-330 1 24 6,380 300 M12 19

Campos de aplicación

Abrazaderas de reparación FRIACLAMP para el sellado seguro de tuberías dañadas de diversos materiales (acero, fundición, fundición dúctil, fibrocemento, PVC). Disponibles de DN40 a DN300, también en versión de dos piezas

Instrucciones de uso

FRIACLAMP se puede utilizar para sellar de forma fiable daños en tuberías. La longitud de instalación de la abrazadera de reparación debe seleccionarse de forma que sea al menos igual al diámetro exterior de la tubería que se va a reparar.

Las superficies de las tuberías deben prepararse de acuerdo con los requisitos generales de instalación (véanse las instrucciones de instalación de FRIACLAMP).

* Presión de servicio admisible:

    • Gas: Presión de servicio admisible 5 bar (≤ DN 300).
    • Agua: Presión de servicio admisible ≤ DN 200 PN 16 > DN 200 PN 10 > DN 300 a petición.

Buenas razones para elegir FRIACLAMP

  • Sistema de cierre rápido con tornillos y tuercas de V2A

  • Sin piezas soldadas

  • Junta con perfil de gofre grande

  • Las bandas de sellado en forma de cola de milano forman labios de sellado cuando se presionan sobre la superficie de la tubería

  • Sellado fiable incluso en superficies de tuberías corroídas

  • Sin bordes afilados

  • No hay piezas sueltas al abrir las abrazaderas de reparación de una y dos piezas para ahorrar tiempo de instalación

  • El asa móvil garantiza una instalación sencilla con un espacio de instalación/requerimiento de espacio mínimo

  • El mecanismo de bloqueo optimizado garantiza que cada perno se pretensa de forma definida

  • Instalación posible con herramientas estándar
