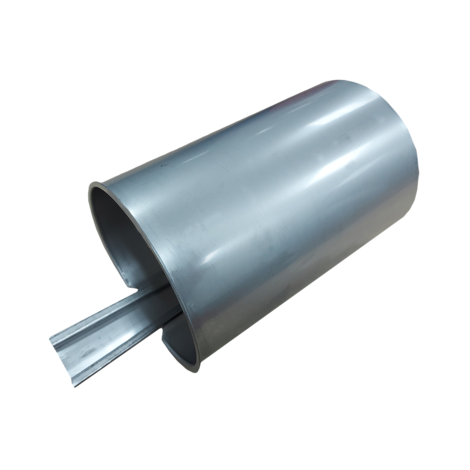

Manguito de soporte de acero inoxidable para tubos de PE 80, PE 100 y PEX
Manguito de soporte interior de acero inoxidable con cuña de sujeción para uso con FRIAGRIP, Ultra-Range y Wide-Range en tuberías PE-HD/PEX, para tuberías de PVC de pared delgada SDR 21 bajo pedido.
Espesor de pared SHVA ≤ d 180: 1 mm, ≥ d 200: 2 mm.
Los manguitos de soporte d 40 y d 50 son casquillos de cuello sin cuña.
Los casquillos de apoyo a partir de d 450 constan de 2 medias cáscaras y 2 cuñas de sujeción (L1 = longitud de la cuña).
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | SDR |
|---|---|---|---|---|---|
| 670501 | 40 | 20 | 500 | 0,200 | 11 |
| 670502 | 50 | 20 | 500 | 0,200 | 11 |
| 670503 | 63 | 40 | 500 | 0,150 | 17 |
| 670504 | 63 | 40 | 500 | 0,150 | 11 |
| 670505 | 75 | 6 | 500 | 0,200 | 17 |
| 670506 | 75 | 6 | 500 | 0,200 | 11 |
| 670507 | 90 | 40 | 500 | 0,300 | 17 |
| 670508 | 90 | 40 | 500 | 0,240 | 11 |
| 670509 | 110 | 25 | 500 | 0,350 | 17 |
| 670510 | 110 | 25 | 500 | 0,300 | 11 |
| 670511 | 125 | 22 | 500 | 0,350 | 17 |
| 670512 | 125 | 22 | 500 | 0,400 | 11 |
| 670513 | 140 | 9 | 500 | 0,450 | 17 |
| 670514 | 140 | 9 | 500 | 0,400 | 11 |
| 670515 | 160 | 12 | 500 | 0,550 | 17 |
| 670516 | 160 | 12 | 500 | 0,500 | 11 |
| 670517 | 180 | 12 | 500 | 0,600 | 17 |
| 670518 | 180 | 18 | 500 | 0,700 | 11 |
| 670519 | 200 | 16 | - | 1,100 | 17 |
| 670520 | 200 | 16 | - | 1,100 | 11 |
| 670521 | 225 | 12 | - | 1,860 | 17 |
| 670522 | 225 | 16 | - | 1,860 | 11 |
| 670523 | 250 | 2 | - | 2,050 | 17 |
| 670524 | 250 | 2 | - | 2,050 | 11 |
| 670527 | 280 | 16 | 500 | 2,800 | 17 |
| 670528 | 280 | 16 | 500 | 2,500 | 11 |
| 670525 | 315 | 2 | - | 2,760 | 17 |
| 670526 | 315 | 2 | - | 2,760 | 11 |
| 670533 | 355 | 2 | - | 3,230 | 17 |
| 670534 | 355 | 2 | - | 3,230 | 11 |
| 670529 | 400 | 2 | - | 3,840 | 17 |
| 670530 | 400 | 2 | - | 3,840 | 11 |
| 670531 | 450 | 2 | - | 3,400 | 17 |
| 670532 | 450 | 2 | - | 3,400 | 11 |
| 670535 | 500 | 1 | - | 3,780 | 17 |
| 670536 | 500 | 1 | - | 3,780 | 11 |
| 670537 | 560 | 1 | - | 2,140 | 17 |
| 670538 | 560 | 1 | - | 2,140 | 11 |
| 670539 | 630 | 1 | - | 2,410 | 17 |
| 670540 | 630 | 1 | - | 2,410 | 11 |
| 670541 | 710 | 1 | - | 2,710 | 17 |
| 670542 | 710 | 1 | - | 2,710 | 11 |
Manguito de soporte interior de acero inoxidable con cuña de sujeción para uso con FRIAGRIP, Ultra-Range y Wide-Range en tuberías PE-HD/PEX, para tuberías de PVC de pared delgada SDR 21 bajo pedido.
Espesor de pared SHVA ≤ d 180: 1 mm, ≥ d 200: 2 mm.
Los manguitos de soporte d 40 y d 50 son casquillos de cuello sin cuña.
Los casquillos de apoyo a partir de d 450 constan de 2 medias cáscaras y 2 cuñas de sujeción (L1= longitud de la cuña) .
Campos de aplicación
Los SHVA están disponibles desde d 40 hasta d 710; a partir de d 63 en SDR 11 o SDR 17. Se utilizan para evitar que la tubería de PE fluya en frío bajo la presión de la junta de la pieza moldeada. En los tubos de PVC de pared fina SDR 21, los SHVA contrarrestan la constricción mecánica del tubo.
Para compensar las tolerancias y la ovalidad de la tubería, la tensión del manguito de soporte se aplica mediante una cuña a partir de d 63 y dos cuñas a partir de d 450.
Los SHVA están fabricados en acero V2A.
Instrucciones de procesamiento
- Los manguitos SHVA son obligatorios cuando se utilizan accesorios FRIAGRIP, Ultra-Range y Wide-Range en tuberías de PE-HD/PEX para evitar que la tubería de PE fluya en frío.
- Los SHVA también son obligatorios cuando se trabaja con tuberías de PVC de pared delgada SDR 21
- La instalación se realiza de acuerdo con las instrucciones de instalación FRIAGRIP vigentes.
- Bajo pedido, se pueden fabricar dimensiones especiales de SHVA, por ejemplo, para tuberías de PVC de pared delgada SDR 21 u otros niveles SDR.
Buenas razones a favor del manguito de soporte interior SHVA
- Sólo utilizando SHVA se puede crear una conexión permanentemente estanca con las tuberías PE-HD/PEX.
- SHVA y FRIAGRIP / Ultra-Range / Wide-Range son un sistema coordinado y homologado por el fabricante.
- Los manguitos de soporte de otros fabricantes pueden fallar, lo que puede provocar fugas o pérdida de funcionalidad.
- La longitud total, el grosor de pared, la longitud de la cuña y el ángulo están optimizados para los respectivos diámetros de tubo y diseñados para las gamas de accesorios FRIAGRIP / Ultra-Range / Wide-Range.
