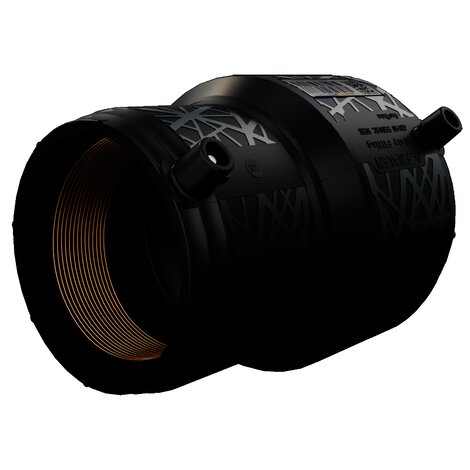

Manguito reductor, SDR 11
Manguito reductor MR NXT SDR 11
- Gas, agua y H2
- Presión de funcionamiento: MOP (gas) 10 bar, PFA (agua) 16 bar
- Material: PE 100-RC
- Tecnología de seguridad
- Gran profundidad de inserción para un buen trazado de la tubería (no requiere dispositivos de retención)
- Marca de prueba DVGW: DV-8601AU2248, DV-8606AU2249, DV-8611AU2250 y DW-8610CN04200
Nota:
La disponibilidad de los artículos debe solicitarse individualmente para los países DACH, ya que estos países se convertirán uno tras otro en 2025/2026.
PE 100 SDR 11
Presión de servicio máxima admisible 16 bar (agua) / 10 bar (gas)

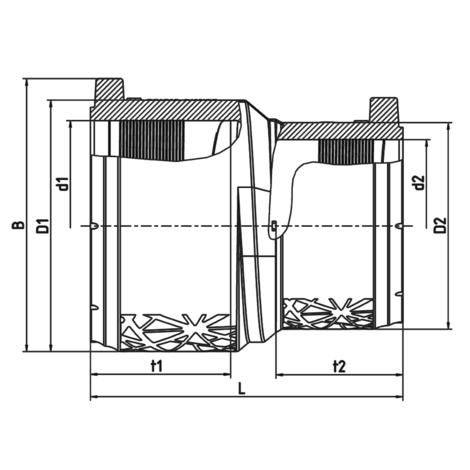

| Referencia | d1 | d2 | Peso | t1 | B | t2 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|
| 617247 | 32 | 20 | 0,056 | 43 | 59 | 40 | 32 | 29 |
| 617248 | 32 | 25 | 0,061 | 43 | 59 | 40 | 32 | 33 |
| 617249 | 40 | 32 | 0,079 | 48 | 67,5 | 43 | 40 | 40,5 |
| 617250 | 50 | 32 | 0,102 | 53 | 78,5 | 43 | 50 | 40,5 |
| 617251 | 50 | 40 | 0,110 | 53 | 78,5 | 48 | 50 | 49,5 |
| 617252 | 63 | 32 | 0,144 | 52,5 | 92,5 | 43 | 63 | 40,5 |
| 617253 | 63 | 40 | 0,152 | 52,5 | 92,5 | 48 | 63 | 49,5 |
| 617254 | 63 | 50 | 0,165 | 52,5 | 92,5 | 54 | 63 | 61,5 |
| 617255 | 90 | 63 | 0,369 | 71 | 122,5 | 58,5 | 90 | 77 |
| 617256 | 90 | 75 | 0,404 | 71 | 122,5 | 64 | 90 | 91 |
| 617257 | 110 | 63 | 0,525 | 74 | 144 | 59 | 110 | 77 |
| 617258 | 110 | 90 | 0,582 | 74 | 144 | 67 | 110 | 109 |
| 617259 | 125 | 90 | 0,743 | 80 | 160,5 | 70 | 125 | 132,5 |
| 617260 | 125 | 110 | 0,810 | 80 | 160,5 | 67 | 125 | 109 |
| 617261 | 160 | 110 | 1,360 | 95 | 199 | 70 | 160 | 132,5 |
Campos de aplicación
El manguito reductor FRIALEN MR NXT SDR11 se utiliza para la reducción directa de la tubería.
Instrucciones de procesamiento
Los extremos de las tuberías se unen al manguito reductor FRIALEN MR NXT SDR11 mediante soldadura por electrofusión, de forma estanca y longitudinalmente forzada.
Los extremos de las tuberías se preparan de acuerdo con los requisitos generales de instalación (véanse las instrucciones de instalación: accesorios de seguridad FRIALEN).
Para ello, debe eliminarse la capa de óxido del extremo del tubo y limpiarse la superficie del mismo.
Para la eliminación de la capa de óxido se dispone de dispositivos de pelado FWSG, que permiten una eliminación uniforme de las virutas y una calidad reproducible de la preparación de la superficie de soldadura.
Buenas razones a favor del manguito reductor FRIALEN MR NXT SDR11:
- Gran profundidad de manguito para un buen trazado de la tubería (no se necesitan dispositivos de sujeción)
- Zonas de soldadura maximizadas
- Diseño de racor de seguridad
- 25% menos deemisiones de CO2
- Zonas frías en las caras de los extremos y en el centro de la unión
- Bobina de calentamiento expuesta para la transferencia directa de calor en la zona de soldadura
- Bajo consumo de energía y tensión variable
- Tolerancias de inserción optimizadas para un ajuste perfecto y un manejo sencillo
- Contactos seguros al tacto
- Indicadores de soldadura para la inspección visual de la soldadura
- Marcas de ángulo y centro para una instalación rápida y segura
- Etiquetado permanente de los lotes
- Embalaje individual para proteger contra la contaminación
- Código de barras 2D para la trazabilidad del componente (codificación de trazabilidad)
