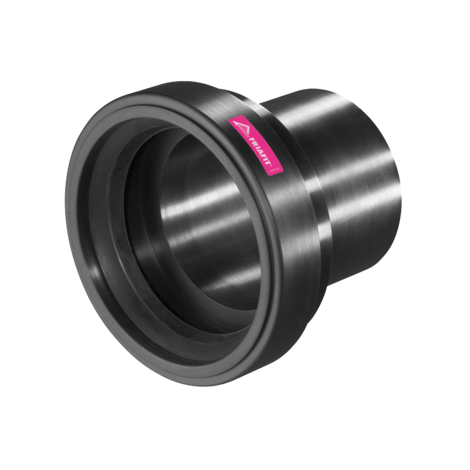

Pieza de transición de gres PE
Pieza de transición PE-Gres USTZ
- Transición de material sin escalonamientos de tubos de PE-HD (SDR 33 - 17) a tubos de arcilla vitrificada (extremo de espiga)
- El lado PE-HD se puede soldar con FRIAFIT manguito AM, codo ABM/ABMS o con FRIAFIT manguito para aguas residuales ASA VL
- Lado de arcilla vitrificada como manguito a presión con junta de labio SBR con gran profundidad de inserción.
PE 100
Presión de prueba máxima admisible 0,5 bar según DIN EN 1610
| Referencia | d | Uds. de embalaje | Uds. por palet | t | Peso | DN |
|---|---|---|---|---|---|---|
| 682623 | 160 | 2 | 36 | 70 | 1,210 | 150 |
Los sistemas de tuberías de alcantarillado son activos de gran valor que deben conservarse durante mucho tiempo. Las crecientes exigencias a los sistemas de alcantarillado público requieren materiales que cumplan estos requisitos. Con el sistema de alcantarillado FRIAFIT de PE-HD, las tuberías de alcantarillado de PE-HD se sueldan herméticamente, se ajustan longitudinalmente a la fuerza y son resistentes a las raíces desde hace muchos años.
CAMPOS DE APLICACIÓN
Las piezas de transición FRIAFIT UKG/USTZ se utilizan en el área de conexión de viviendas como transición de material sin escalonamientos de tuberías de PE-HD (relación de espesores de pared de SDR 33 a SDR 17) a tuberías de PVC/PP o arcilla vitrificada.
INSTRUCCIONES DE PROCESAMIENTO
Los manguitos de tubo se sueldan con un manguito FRIAFIT AM d 160 o un manguito FRIAFIT para aguas residuales ASA-TL, salida d 160, mediante soldadura - hermética y longitudinalmente forzada. Los manguitos UKG/USTZ se preparan conforme a los requisitos generales de instalación (véanse las "Instrucciones de instalación del sistema de aguas residuales FRIAFIT") (eliminar/limpiar la piel de óxido). El tubo de PVC/PP o de arcilla vitrificada se inserta en el lado de la tubuladura de encaje a presión. El manguito de encaje tiene una junta labial de SBR y una gran profundidad de inserción para guiar el tubo con seguridad.
BUENAS RAZONES PARA LAS PIEZAS DE TRANSICIÓN FRIAFIT UKG/USTZ
Toma de tubo
- Garantiza una unión estanca, longitudinalmente forzada y a prueba de raíces
- Soldadura FRIAFIT para la conexión de UKG/USTZ con manguito AM o manguito de conexión doméstica ASA-TL
- Transición de material sin escalones al utilizar tubos PE-HD SDR 33 - SDR 17, sin escalones en la zona de conexión, sin obstrucción del drenaje
Sección de encaje a presión
- Guiado seguro del tubo de arcilla vitrificada gracias a la gran profundidad de inserción
- Junta labial SBR según EN 681-1
- Transición de materiales normalizada
- Instalación sencilla de tuberías de PVC/PP o de arcilla vitrificada
