TA SDR 11

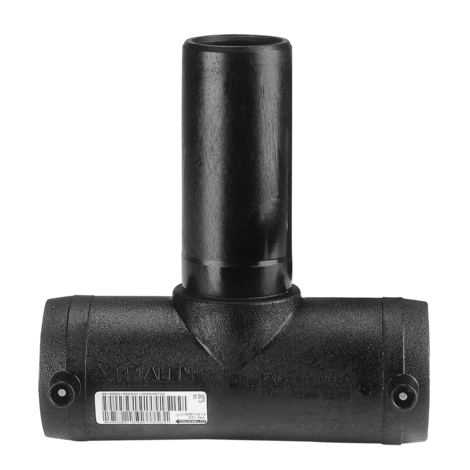

Pieza en T con extremo en espiga, SDR 11

Pieza en T TA SDR 11 con extremo en espiga

  • Gas, agua y H2
  • Presión de funcionamiento: MOP (gas) 10 bar, PFA (agua) 16 bar
  • Material: PE 100-RC
  • Conexión de salida
  • Tecnología de seguridad
  • Marca de prueba DVGW: DV-8601AU2248 y DV-8606AU2249
Pieza en T con extremo en espiga, SDR 11
Pieza en T con extremo en espiga, SDR 11
Pieza en T con extremo en espiga, SDR 11
Pieza en T con extremo en espiga, SDR 11

Pieza en T con extremo en espiga, SDR 11

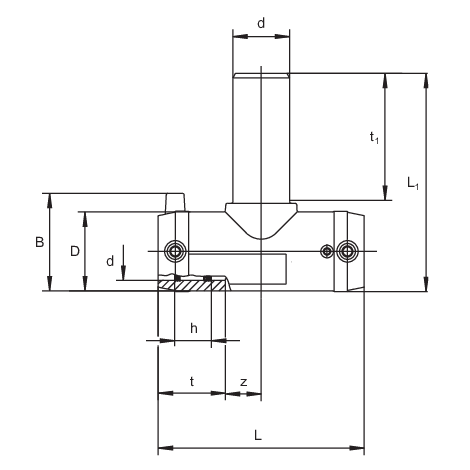

Referencia d Uds. de embalaje Uds. por palet D t Peso t1 B L1 z h
616685 20/20 200 3200 29 31 0,040 45 42 95 8 17
616338 25/25 50 900 36 41 0,080 66 54 110 13 19
615719 32/32 35 630 44 39 0,120 80 61 131 19 22
615720 40/40 20 360 53 43 0,210 88 70 151 30 25
615721 50/50 10 180 67 49 0,360 110 80 186 38 29
615722 63/63 10 180 81 56 0,530 125 94 203 42 33

Pieza en T con extremo en espiga, SDR 11

Referencia d Uds. de embalaje Uds. por palet D t Peso t1 B L1 z h
616677 90/90 12 96 116 79 1,250 79 126 219 61 43
616680 110/110 6 48 141 82 1,950 82 148 247 73 48
616684 160/160 3 24 203 98 4,950 98 205 326 97 45
617175 180/180 2 16 223 105 8,120 87 228 389 143 49,9
617179 200/200 1 8 247 112 10,720 112 250 425 158 50,3
617183 225/225 1 8 278 120 15,050 120 281 469 175 61,2

Campos de aplicación

Las piezas FRIALEN-TA se utilizan para derivaciones en forma de tubo de tuberías de PE-HD.

Los accesorios de seguridad FRIALEN son soldables con tuberías SDR11 - SDR17,6.

Espesor mínimo de pared s min ≥ 3 mm.

Procesamiento de otros niveles SDR bajo pedido.

Tenga en cuenta el etiquetado vinculante directamente en el producto.

Marca de ensayo DVGW emitida: DV-8601AU2248 y DV-8606AU2249.

Dimensión B = Diámetro D con ojo de contacto

Instrucciones de procesamiento

Los extremos de los tubos se sueldan a la pieza FRIALEN-TA mediante soldadura FRIALEN, de forma estanca y longitudinal.

Los extremos de tubo se preparan conforme a los requisitos generales de instalación (véanse las instrucciones de instalación: Accesorios de seguridad FRIALEN para tuberías de conexión y distribución domésticas hasta d 225) (eliminar/limpiar la piel de óxido).

Buenas razones a favor de las piezas FRIALEN-TA:

  • Tamaño y caudales optimizados para ramales

  • Salida final en espiga para una máxima flexibilidad en la construcción de tuberías

  • Gran profundidad de inserción, sin necesidad de abrazaderas de sujeción

  • Diseño de alambre abierto para una conexión segura y de alta calidad

  • Espigas de derivación largas: la doble longitud permite una soldadura doble para diámetros de tubería de hasta 63 mm

  • Máxima estabilidad gracias a los grandes espesores de pared

  • Codificación de trazabilidad Código de barras adicional para la trazabilidad de los componentes
