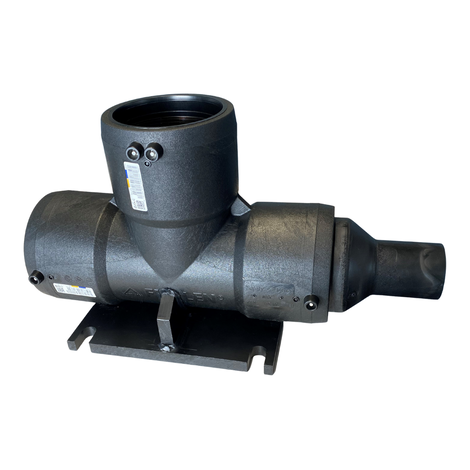

Pieza en T con sección de pie, SDR 11
Pieza en T con sección de pie TF SDR 11
- Presión del agua
- Presión de servicio: PFA (agua) 16 bar
- Material: PE 100-RC
- Posibilidad de instalación sobre cimientos
- Tecnología de seguridad
- Nº de registro DVGW: DV-8606AU2249
Nota:
Ideal para conexión de hidrante junto a la tubería principal. Extremo de espita adicional para la conexión a la casa para un flujo continuo.
PE 100-RC SDR 11
Presión de servicio máxima admisible 16 bar (agua)

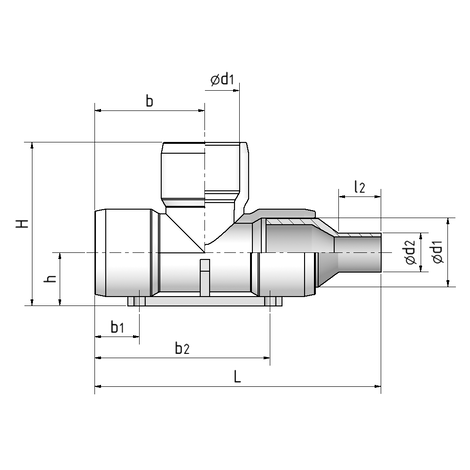

| Referencia | d1 | d2 | Uds. de embalaje | Uds. por palet | Peso | b | h | d1 | H |
|---|---|---|---|---|---|---|---|---|---|
| 617609 | 90 | 63 | 1 | 54 | 2,560 | 145 | 75 | 90 | 228 |
| 617610 | 110 | 63 | 1 | 32 | 3,490 | 170 | 88 | 110 | 265 |
Campo de aplicación
El codo FRIALEN con sección de pie TF permite conectar un hidrante junto a la tubería principal.
La conexión de la boca de riego se realiza
- soldando el extremo espiga PE-HD de la boca de riego al componente o bien
- con la brida soldada FRIALEN EFL* o con la reducción de brida FLR d110/DN80** en el caso de un hidrante con conexión de brida.
Según DVGW W400-1: Normas técnicas para sistemas de distribución de agua (TRWV)
Parte 1: Planificación, los hidrantes desplazados lateralmente deben ir seguidos de una conexión domiciliaria para evitar la contaminación del agua en los tramos de tubería por los que no circula.
Los accesorios de seguridad FRIALEN se pueden soldar a tuberías con niveles SDR de 11 a 17,6. Otros niveles SDR a petición.
Otros niveles SDR a petición.
Tenga en cuenta el etiquetado vinculante directamente en el producto.
Marca de ensayo DVGW expedida: DV-8606AU2249
Instrucciones de procesamiento
Los preparativos para la soldadura FRIALEN (dos procesos de soldadura) del tramo acodado con tubos PE-HD o tubo PE-HD y accesorio PE-HD (marcar la profundidad de inserción, eliminar la piel de óxido, limpiar, etc.) se encuentran en las instrucciones de montaje FRIALEN.
* (véase la hoja de datos EFL nº 46)
** (véase la hoja de datos FLR nº 61)
Buenas razones a favor del soporte FRIALEN con sección de pie WF 90°:
- Máxima estabilidad gracias a los grandes espesores de pared, soporte seguro del hidrante
- Las zonas de soldadura separadas permiten soldar de forma sencilla y sin tensiones
- La placa base puede montarse sobre cimientos
- La sección de base y el soporte forman una unidad homogénea
- Gran profundidad de encaje para un buen guiado de tubos y piezas moldeadas
- Pequeño espacio anular para crear una presión de unión óptima en la zona de soldadura
- Zona de soldadura extra ancha
- Zona fría en la cara frontal y en el centro del manguito
- Bobina de calentamiento expuesta para una transferencia de calor óptima al tubo/accesorio
- Código de barras adicional para la trazabilidad del componente (codificación de trazabilidad)
