Sillín con espiga de salida, SDR 17

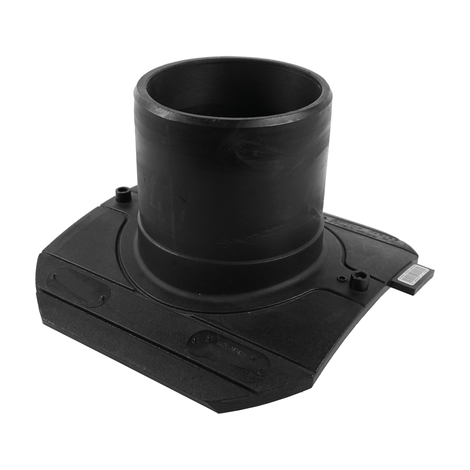

Sillín con boquilla de salida ASA UNI, SDR 17
- Para integrar un tubo de derivación en tuberías de PE sin presión o bajo presión de servicio
- Componente compacto de PE-HD con tecnología de seguridad
- Conexión de salida para procesamiento con tomas FRIAFIT AM
- Para la adaptación variable a todos los diámetros de tubo en el rango especificado mediante un dispositivo de sujeción
- Con indicador para el control visual de la soldadura
Indicación:
Sólo se puede procesar con dispositivo de sujeción UNITOP (nº pedido 613385) y adaptador de sujeción para salida SDR 17 (nº pedido 613839).
Para el roscado sin presión, recomendamos nuestro juego de roscado FWAB (ref. 613838).
PE 100-RC
Presión de servicio máxima admisible 2,5 bar (aguas residuales)

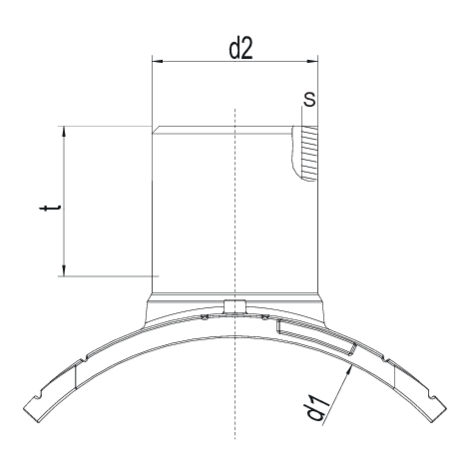

| Referencia | d1 | d2 | Uds. de embalaje | Uds. por palet | Peso |
|---|---|---|---|---|---|
| 682639 | 630-900 | 160 | 5 | 40 | 1,570 |
Montaje con dispositivo de sujeción UNITOP
Campo de aplicación
Para integrar un tubo de derivación en tuberías de PE - sin presión o bajo presión de servicio. Se puede soldar con manguitos FRIAFIT AM o codos FRIAFIT ABM/ABMS.
Instrucciones de montaje
Las abrazaderas de manguito UNI ASA se aplican con el dispositivo de sujeción UNITOP. El dispositivo de sujeción UNITOP es una herramienta de uso universal para todas las dimensiones. Consulte el manual de instrucciones del dispositivo de sujeción UNITOP.
La tubería de distribución de PE-HD y la tubería de conexión doméstica de PE-HD se sueldan a la abrazadera de manguito FRIAFIT mediante soldadura FRIAFIT: estanqueidad permanente y ajuste forzado longitudinal.
La tubería, el collarín y el manguito de salida se preparan conforme a los requisitos generales de instalación (véanse las instrucciones de funcionamiento UNITOP) (eliminar/limpiar la piel de óxido).
Los tubos sin presión se roscan con el juego de roscar FRIATOOLS FWAB XL. Tenga en cuenta las instrucciones de uso separadas del juego de roscar FWAB XL/FWAB ASA.
La soldadura y el roscado de tuberías bajo presión de servicio son posibles con equipos de roscado especiales. Póngase en contacto con nuestro departamento de ingeniería de aplicaciones para obtener más información.

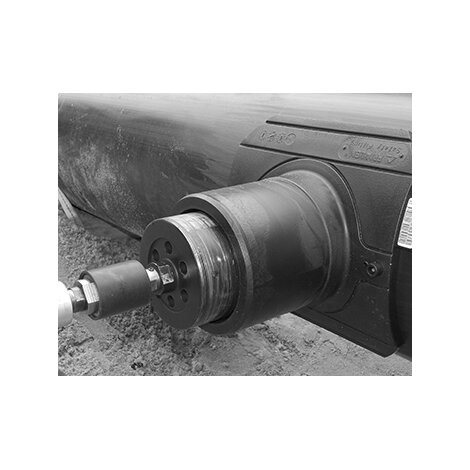

Juego de tomas FWAB XL d 160 para ASA UNI en uso
Buenas razones a favor de la pinza para boquillas FRIAFIT ASA UNI:
- Diseño compacto
- Sillín PE-HD con elemento calefactor expuesto para una transferencia óptima del calor
- Fuerzas de roscado reducidas
- Roscado sin rebabas y prácticamente sin resaltes para un rendimiento hidráulico máximo
- Roscado sin fugas gracias al elemento de cierre
- Zonas de soldadura extra anchas
- Código de barras adicional para la trazabilidad del componente (codificación de trazabilidad)
- Montaje sencillo y seguro de la abrazadera de boquilla mediante el método de carga superior con el dispositivo de sujeción UNITOP
- Contactos seguros al tacto
- Indicadores de soldadura para la inspección visual de la soldadura
- Etiquetado permanente de los lotes
- Embalaje individual para proteger contra la contaminación
