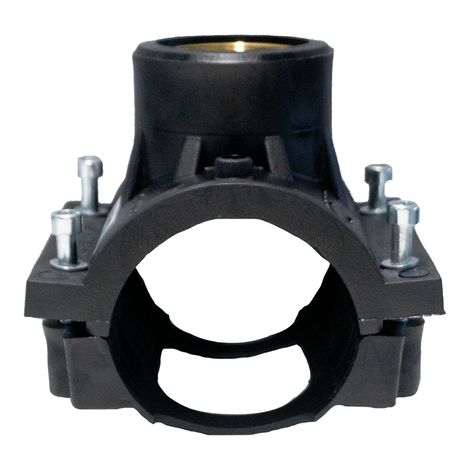

Soporte con rosca interior para transición PE-HD/metal
Soporte con rosca interior para transición PE-HD/metal VA
- Gas, agua
- Presión de servicio: MOP (gas) 10 bar, PFA (agua) 16 bar
- Material: PE 100-RC y latón
- Rosca según EN 12168 - material CW617N
- Rosca según ISO 228-1 para conexiones que no sellan en la rosca. Forma cilíndrica
- Sillín con abrazadera
- Tecnología de seguridad
- Metales en contacto con el agua según recomendación UBA
PE 100 RC SDR 11
Presión de servicio máxima admisible 16 bar (agua) / 10 bar (gas)

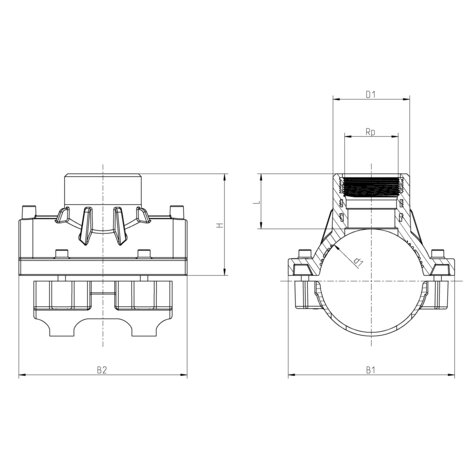

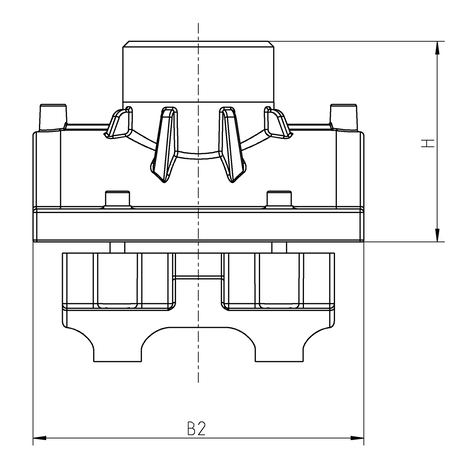

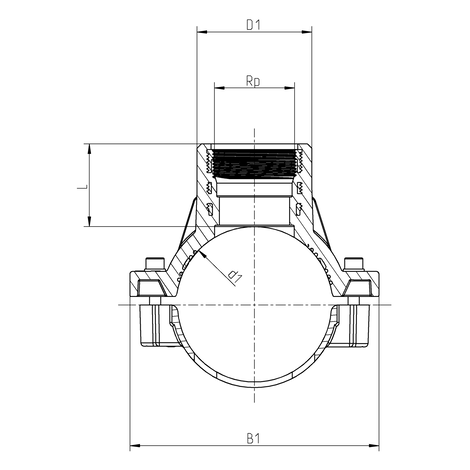

| Referencia | d | Uds. de embalaje | Uds. por palet | B1 | Peso | Rp | H |
|---|---|---|---|---|---|---|---|
| 614048 | 63 | 20 | 360 | 108 | 0,440 | 1 1/4" | 81 |
| 614047 | 75 | 20 | 360 | 110 | 0,540 | 1 1/4" | 117 |
| 614049 | 90 | 26 | 208 | 156 | 0,930 | 2" | 103 |
| 614050 | 110 | 20 | 160 | 178 | 1,010 | 2" | 109 |
| 614051 | 125 | 20 | 160 | 190 | 1,190 | 2" | 116 |
| 614052 | 160 | 10 | 80 | 230 | 1,360 | 2" | 129 |
| 614053 | 180 | 10 | 80 | 235 | 1,360 | 2" | 125 |
| 614054 | 200 | 10 | 80 | 252 | 1,350 | 2" | 122 |
| 614055 | 225 | 10 | 80 | 258 | 1,370 | 2" | 120 |
Campo de aplicación
Los collarines FRIALEN VA y VA TL se utilizan para la transición de PE-HD a materiales metálicos. Para ello, disponen de una rosca interior con inserto de latón en la salida.
Instrucciones de procesamiento
VA
Después de pelar y limpiar las superficies del tubo y de la abrazadera a soldar, el sillín FRIALEN
el collarín FRIALEN con la abrazadera inferior se atornilla firmemente a la tubería de PE-HD y se suelda a la misma (véanse las instrucciones de montaje: "Instrucciones de montaje de los accesorios de seguridad FRIALEN para redes de gas y agua sostenibles y tuberías industriales de PE").
VA TL
Preparar las superficies a soldar como para VA. El collarín se aplica con el dispositivo de sujeción FRIATOP (véase Técnica de equipamiento FRIATOOLS - otras herramientas). Lea las instrucciones de montaje y de uso del dispositivo de sujeción FRIATOP que se adjuntan por separado. La soldadura se realiza con el dispositivo de soldadura FRIAMAT.
Buenas razones a favor de los sillines FRIALEN VA y VA TL:
- Diseño compacto
- Sillines PE-HD con tecnología de seguridad FRIALEN con serpentines expuestos de eficacia probada para una transferencia óptima del calor
- Para la transición de PE-HD a metal
- Zona de perforación libre de espirales calefactoras
- El tipo VA TL se puede utilizar universalmente en tubos de PE-HD de gran diámetro d 250 - 560. Esto supone una mayor rentabilidad gracias al menor uso de material y a la reducción significativa de las existencias para proveedores y minoristas.
- Código de barras adicional para la trazabilidad del componente (codificación de trazabilidad)
