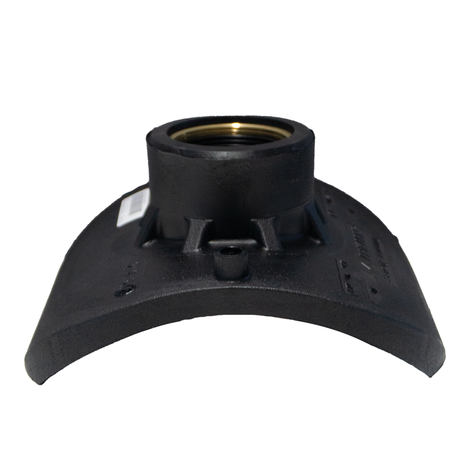

Soporte con rosca interior Top Loading para transición PE-HD/metal
Manguito con rosca interior para transición PE-HD/metal VA TL
- Gas, agua
- Presión de servicio: MOP (gas) 10 bar, PFA (agua) 16 bar
- Material: PE 100-RC y latón
- Opción de sujeción universal (carga superior):
- Fijación segura con FRIATOP
- Rosca según EN 12168 - material CW617N
- Rosca según ISO 228-1 para conexiones que no sellan en la rosca. Forma cilíndrica
- Técnica de seguridad
- Metales en contacto con el agua según recomendación UBA
Nota:
Sólo puede procesarse con el dispositivo de sujeción FRIATOP (nº pedido 613350).
El rango de dimensiones d 250 - d 560 se puede soldar de forma estándar mediante el proceso de carga superior.
PE 100 RC SDR 11
Presión de servicio máxima admisible 16 bar (agua) / 10 bar (gas)

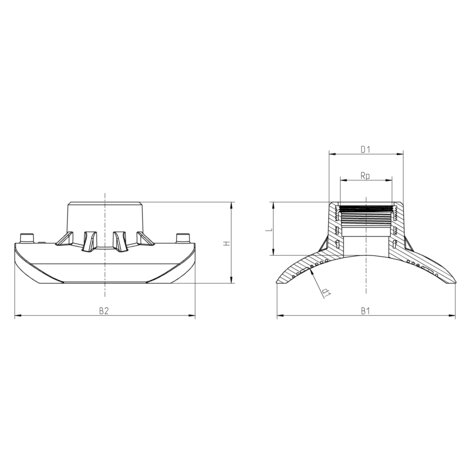

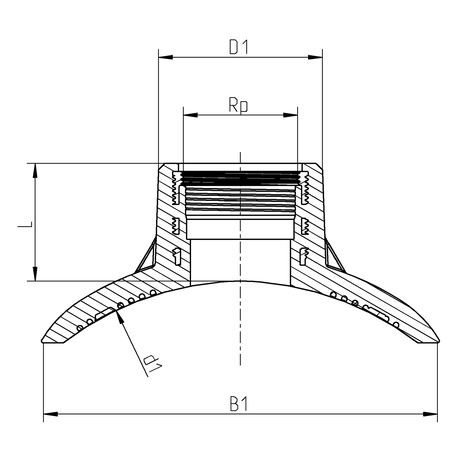

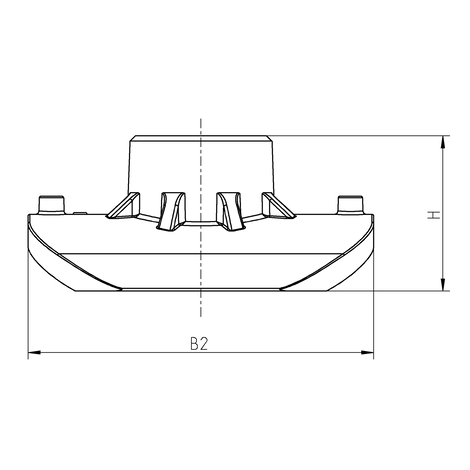

| Referencia | d | Uds. de embalaje | Uds. por palet | B1 | Peso | Rp | H |
|---|---|---|---|---|---|---|---|
| 614058 | 250-560 | 10 | 180 | 201 | 0,840 | 2" | 90 |
Campo de aplicación
Los collarines FRIALEN VA y VA TL se utilizan para la transición de PE-HD a materiales metálicos. Para ello, disponen de una rosca interior con inserto de latón en la salida.
Instrucciones de procesamiento
VA
Después de pelar y limpiar las superficies del tubo y de la abrazadera a soldar, el sillín FRIALEN
el collarín FRIALEN con la abrazadera inferior se atornilla firmemente a la tubería de PE-HD y se suelda a la misma (véanse las instrucciones de montaje: "Instrucciones de montaje de los accesorios de seguridad FRIALEN para redes de gas y agua sostenibles y tuberías industriales de PE").
VA TL
Preparar las superficies a soldar como para VA. El collarín se aplica con el dispositivo de sujeción FRIATOP (véase Técnica de equipamiento FRIATOOLS - otras herramientas). Lea las instrucciones de montaje y de uso del dispositivo de sujeción FRIATOP que se adjuntan por separado. La soldadura se realiza con el dispositivo de soldadura FRIAMAT.
Buenas razones a favor de los sillines FRIALEN VA y VA TL:
- Diseño compacto
- Sillines PE-HD con tecnología de seguridad FRIALEN con serpentines expuestos de eficacia probada para una transferencia óptima del calor
- Para la transición de PE-HD a metal
- Zona de perforación libre de espirales calefactoras
- El tipo VA TL puede utilizarse universalmente en tubos de PE-HD de gran diámetro d 250 - 560. Esto supone una mayor rentabilidad gracias al menor uso de material y a la reducción significativa de las existencias para proveedores y minoristas.
- Código de barras adicional para la trazabilidad del componente (codificación de trazabilidad)
