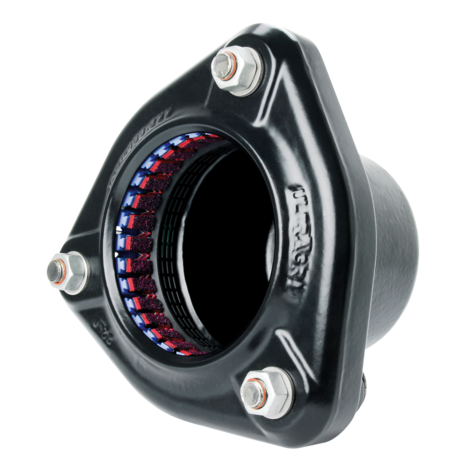

Tapa final FRIAGRIP con rosca interior
Tapa final longitudinal de bloqueo por fuerza con rosca interior en la cara frontal para forzar o sellar tuberías de diferentes materiales (acero, fundición, fundición dúctil, cemento de amianto, PVC, PE-HD/PEX) en ingeniería civil.
- Carcasa y anillo seguidor de fundición dúctil (EN-GS-450-10)
- Protección anticorrosiva Rilsan (mín. 250 µm según GSK)
- Un sistema de sujeción para todos los materiales de tubo: segmento de sujeción de acetal, segmento de sujeción de acetal, recubierto de corindón
- Material de la junta EPDM o NBR
- Tolerancia de diámetro en función de las dimensiones hasta máx. 44 mm
- Tornillos y tuercas galvanizados y recubiertos de sheraplex
- Los tubos pueden inclinarse un máximo de 4 grados
- Rango de temperatura: -20°C - +30°C
Nota:
Nuestro manguito de soporte interior SHVA es necesario para su uso en tuberías PE-HD/PEX.
Cuando se utiliza en tuberías AZ, no se puede garantizar el ajuste de fuerza longitudinal.
Tapa final FRIAGRIP con rosca interior
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | Rp | t min | t max | Tornillos (ud./tamaño) |
|---|---|---|---|---|---|---|---|---|---|
| 672301 | 43,5-63,5 | 4 | 96 | 2,800 | 40 | 2" | 65 | 95 | 3 x 670603 |
| 672302 | 43,5-63,5 | 4 | 96 | 2,800 | 40 | 1 1/4" | 65 | 95 | 3 x 670603 |
| 672303 | 63,0-83,7 | 4 | 96 | 3,300 | 65 | 2" | 65 | 95 | 3 x 670603 |
| 672304 | 63,0-83,7 | 4 | 96 | 3,300 | 65 | 1 1/2" | 65 | 95 | 3 x 670603 |
| 672305 | 85,7-107,0 | 4 | 96 | 4,200 | 80 | 2" | 65 | 110 | 3 x 670603 |
| 672307 | 107,2-133,2 | 2 | 48 | 7,600 | 100 | 2" | 90 | 125 | 3 x 670707 |
| 672309 | 132,2-160,2 | 1 | 18 | 9,600 | 125 | 2" | 90 | 135 | 3 x 670707 |
| 672311 | 158,2-192,2 | 1 | 18 | 11,800 | 150 | 2" | 90 | 135 | 4 x 670707 |
| 672313 | 192,2-226,9 | 1 | 8 | 18,800 | 175 | 2" | 125 | 165 | 5 x 670707 |
| 672315 | 218,1-256,0 | 1 | 4 | 18,800 | 200 | 2" | 125 | 165 | 5 x 670707 |
| 672317 | 266,2-310,2 | 1 | 4 | 32,200 | 250 | 2" | 125 | 165 | 6 x 670717 |
| 672319 | 315,0-356,0 | 1 | 4 | 38,600 | 300 | 2" | 125 | 200 | 8 x 670717 |
Tapa final FRIAGRIP con rosca interior
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | Rp | t min | t max | Tornillos (ud./tamaño) |
|---|---|---|---|---|---|---|---|---|---|
| 670301 | 43,5-63,5 | 4 | 96 | 2,800 | 40 | 2" | 65 | 95 | 3 x 670603 |
| 670302 | 43,5-63,5 | 4 | 96 | 2,800 | 40 | 1 1/4" | 65 | 95 | 3 x 670603 |
| 670303 | 63,0-83,7 | 4 | 96 | 3,300 | 65 | 2" | 65 | 95 | 3 x 670603 |
| 670305 | 85,7-107,0 | 4 | 96 | 4,200 | 80 | 2" | 65 | 110 | 3 x 670603 |
| 670307 | 107,2-133,2 | 2 | 48 | 7,600 | 100 | 2" | 90 | 125 | 3 x 670707 |
| 670309 | 132,2-160,2 | 1 | 18 | 9,600 | 125 | 2" | 90 | 135 | 3 x 670707 |
| 670311 | 158,2-192,2 | 1 | 18 | 12,750 | 150 | 2" | 90 | 135 | 4 x 670707 |
| 670313 | 192,2-226,9 | 1 | 8 | 18,800 | 175 | 2" | 125 | 165 | 5 x 670707 |
| 670315 | 218,1-256,0 | 1 | 4 | 18,800 | 200 | 2" | 125 | 165 | 5 x 670707 |
| 670317 | 266,2-310,2 | 1 | 4 | 32,200 | 250 | 2" | 125 | 165 | 6 x 670717 |
| 670319 | 315,0-356,0 | 1 | 4 | 38,600 | 300 | 2" | 125 | 200 | 8 x 670717 |
Tapa final FRIAGRIP con rosca interior
| Referencia | d | Uds. de embalaje | Uds. por palet | Peso | DN | Rp | t min | t max | Tornillos (ud./tamaño) |
|---|---|---|---|---|---|---|---|---|---|
| 672351 | 43,5-63,5 | 1 | 96 | 3,000 | 40 | 2" | 65 | 95 | 3 x 670603 |
| 672352 | 43,5-63,5 | 1 | 96 | 3,000 | 40 | 1 1/4" | 65 | 95 | 3 x 670603 |
| 672353 | 63,0-83,7 | 1 | 96 | 4,000 | 65 | 2" | 65 | 95 | 3 x 670603 |
| 672354 | 63,0-83,7 | 1 | 96 | 4,000 | 65 | 1 1/2" | 65 | 95 | 3 x 670603 |
| 672355 | 85,7-107,0 | 1 | 96 | 4,000 | 80 | 2" | 65 | 110 | 3 x 670603 |
| 672357 | 107,2-133,2 | 1 | 48 | 8,000 | 100 | 2" | 90 | 125 | 3 x 670707 |
| 672359 | 132,2-160,2 | 1 | 18 | 10,000 | 125 | 2" | 90 | 135 | 3 x 670707 |
| 672361 | 158,2-192,2 | 1 | 18 | 13,000 | 150 | 2" | 90 | 135 | 4 x 670707 |
| 672363 | 192,2-226,9 | 1 | 8 | 19,000 | 175 | 2" | 125 | 165 | 5 x 670707 |
| 672365 | 218,1-256,0 | 1 | 4 | 21,000 | 200 | 2" | 125 | 165 | 5 x 670707 |
| 672367 | 266,2-310,2 | 1 | 4 | 32,000 | 250 | 2" | 125 | 165 | 6 x 670717 |
| 672369 | 315,0-356,0 | 1 | 4 | 39,000 | 300 | 2" | 125 | 200 | 8 x 670717 |
Campos de aplicación
Tapa final FRIAGRIP FGE como elemento de estanqueidad de retención para tuberías de diferentes materiales (acero, fundición gris, fundición dúctil, fibrocemento**, PVC****, PEHD***). Disponible desde DN 40 hasta DN 300.
Los rangos de sujeción están diseñados para que un componente pueda utilizarse en todos los materiales de tubería de un diámetro nominal.
Disponible como tapa final cerrada o con rosca interior en la cara final. Existe la opción de montar una rosca interior radial adicional (Rp 3/4" - 1").
FRIAGRIP puede utilizarse con la junta NBR para medios de gas, agua y aguas residuales, en la red de distribución de agua potable con junta EPDM (DVGW-W270 [11.2007], KTW). Tornillos y tuercas galvanizados y recubiertos de sheraplex.
Los componentes FRIAGRIP sólo pueden utilizarse en la construcción civil.
Instrucciones de procesamiento
Con el FRIAGRIP se pueden realizar uniones retenidas sin estribos (excepción: tubos de fibrocemento).
Los extremos de los tubos deben prepararse de acuerdo con los requisitos generales de instalación (véanse las instrucciones de instalación del FRIAGRIP).
Deben respetarse las profundidades de inserción tmin./tmax.
*≤ DN 300 PN 16, > DN 300 PN 10 / gas: ≤ DN 400 PN 5 ¡Deben observarse las indicaciones de la placa de características!
** Para tubos de fibrocemento no se puede garantizar el bloqueo de la fuerza longitudinal.
*** Cuando se utilice con tuberías de PE-HD/PEX, deberá utilizarse el manguito de soporte FRIAGRIP (tipo FRIATEC Mod. SHVA, véase la lista de precios actual de FRIAGRIP)
Buenas razones a favor del FRIAGRIP
- La obra civil y los trabajos de conexión se reducen al mínimo (no se necesitan estribos para los cambios de dirección)
- Los componentes se suministran premontados de fábrica, por lo que no es necesario realizar trabajos de transformación y sustitución in situ
- Un paquete de sellado y un segmento de agarre para los materiales de tubería acero, fundición, fundición dúctil, fibrocemento, PVC, PE-HD/PEX
- Los sistemas de sellado y sujeción funcionan de forma independiente. Esto garantiza un sellado seguro bajo cargas axiales dinámicas.
- El perfil waffle de la junta forma cámaras de sellado en la superficie de la tubería, lo que permite un sellado seguro en superficies de tuberías rugosas.
- Las tuberías pueden inclinarse hasta 8° (acoplamiento) o 4° (adaptador de brida). En caso de rotura de la tubería, se puede compensar una desalineación instalando dos acoplamientos. Los acoplamientos actúan como una junta y mantienen la tubería libre de tensiones.
- Instalación sencilla con herramientas estándar
- Un par de apriete para todos los materiales de tuberías
- No es necesario comprobar varias veces el par de apriete de los tornillos
- El rango de tolerancia de hasta 54 mm permite conectar diferentes materiales de tuberías a un mismo componente. Reducción de las existencias para proveedores y minoristas
