PTFE

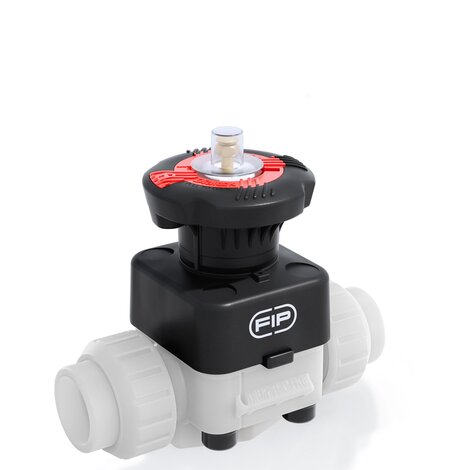

Válvula de diafragma DIALOCK® con limitador de carrera y conexiones por encaje para soldadura de bolsillo, gama métrica.
La válvula de diafragma DK DIALOCK® es ideal para la regulación y el cierre de medios abrasivos o impuros. La nueva geometría interna del cuerpo aumenta significativamente el coeficiente de caudal, reduce las pérdidas de presión y permite un ajuste preciso en toda la carrera del obturador. El DK ocupa menos espacio y tiene un peso reducido. El innovador volante está equipado con un mecanismo de bloqueo de maniobra patentado, inmediato y ergonómico, que permite bloquear cualquier posición de ajuste alcanzada.

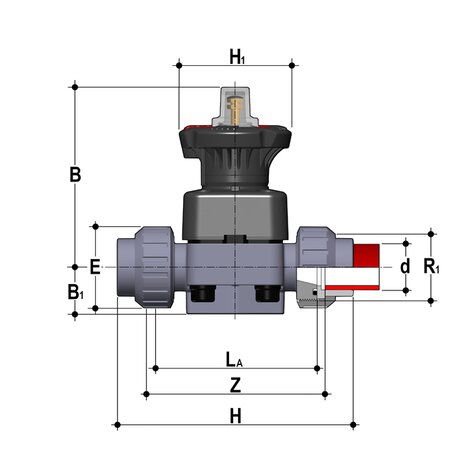

| Referencia | d | DN | PN | B | B1 | E | H | H1 |
La | R1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKLUIF020P | 20 | 15 | 10 | 115 | 25 | 41 | 129 | 80 | 90 | 1" | 100 | 581 |
| DKLUIF025P | 25 | 20 | 10 | 118 | 30 | 50 | 154 | 80 | 108 | 1"1/4 | 116 | 666 |
| DKLUIF032P | 32 | 25 | 10 | 127 | 33 | 58 | 168 | 80 | 116 | 1"1/2 | 124 | 935 |
| DKLUIF040P | 40 | 32 | 10 | 132 | 30 | 72 | 192 | 80 | 134 | 2" | 140 | 1107 |
| DKLUIF050P | 50 | 40 | 10 | 175 | 35 | 79 | 222 | 120 | 154 | 2"1/4 | 160 | 2049 |
| DKLUIF063P | 63 | 50 | 10 | 200 | 46 | 98 | 266 | 120 | 184 | 2"3/4 | 190 | 3295 |
