accesorios roscados - reducciones.

Reducción extremo roscado macho (1ª referencia R) extremo roscado hembra (R1 reducida) (Fig. B).

Accesorios destinados al transporte de fluidos a presión con conexión roscada.

Volver Ficha Técnica

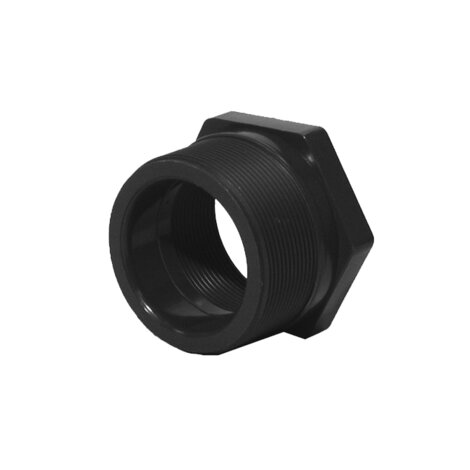

Immagine della riduzione estremità maschio filettata RFV

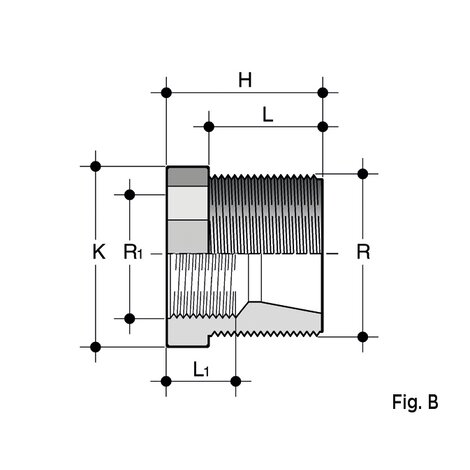

Disegno tecnico della riduzione RFV (Fig. B)

Immagine della riduzione estremità maschio filettata RFV

Disegno tecnico della riduzione RFV (Fig. B)

Referencia	R x R₁	PN	E	H	K	L	L₁	g
RFV212200	2"1/2 x 2"	16	-	56	80	30,2	25,7	155
RFV300200	3" x 2"	16	-	66	93	33,3	25,7	185
RFV300212	3" x 2"1/2	16	-	66	93	33,3	30,2	200
RFV400300	4" x 3"	16	-	79	118	39,3	33,3	500
