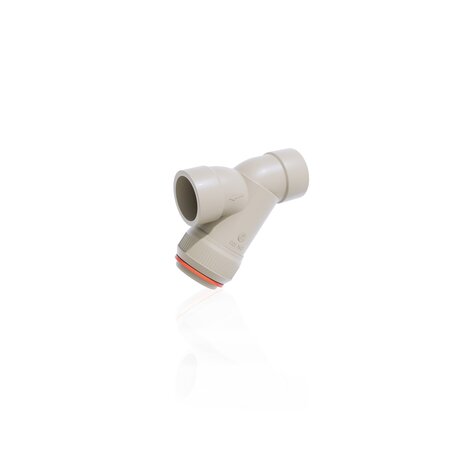

RVIM - colector de suciedad DN 15:100
Colector de impurezas con conexiones hembra para soldadura de bolsillo, gama métrica.
El colector de impurezas RV limita el paso de partículas sólidas en el fluido mediante un filtro.
EPDM

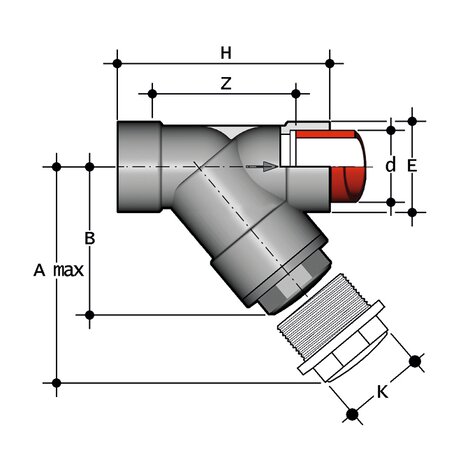

| Referencia | d | DN | PN | A max | B | E | H | K | Z | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RVIM075E | 75 | 65 | 6 | 300 | 176 | 103 | 241 | 96 | 179 | B | 1580 |
| RVIM090E | 90 | 80 | 4 | 325 | 193 | 115 | 260 | 105 | 189 | B | 1920 |
| RVIM110E | 110 | 100 | 4 | 385 | 229 | 138 | 323 | - | 240 | C | 3000 |
FKM
| Referencia | d | DN | PN | A max | B | E | H | K | Z | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RVIM075F | 75 | 65 | 6 | 300 | 176 | 103 | 241 | 96 | 179 | B | 1580 |
| RVIM090F | 90 | 80 | 4 | 325 | 193 | 115 | 260 | 105 | 189 | B | 1920 |
| RVIM110F | 110 | 100 | 4 | 385 | 229 | 138 | 323 | - | 240 | C | 3000 |
