RVUNC - colector de suciedad DN 15:50

Colector de impurezas con conexiones de rosca hembra NPT.

El colector de impurezas RV limita el paso de partículas sólidas en el fluido mediante un filtro.

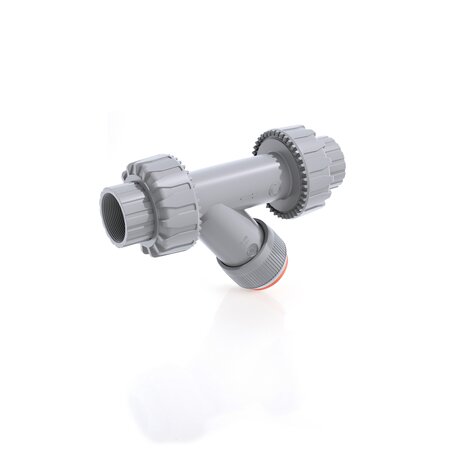

Render del raccoglitore di impurità RVUNC - DN 15:50 in PVC-C

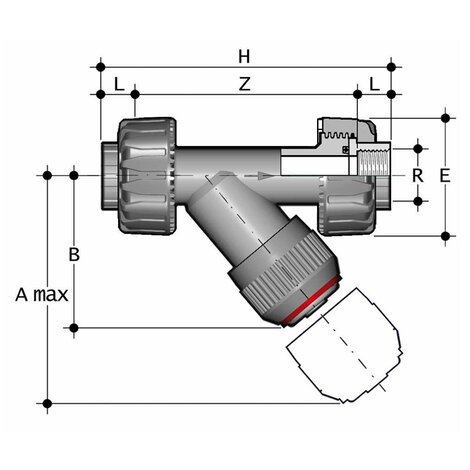

Disegno tecnico RVUFM DN 15:100 in PP-H
Render del raccoglitore di impurità RVUNC - DN 15:50 in PVC-C
Disegno tecnico RVUFM DN 15:100 in PP-H

EPDM

Referencia División Subfamilia R DN PN A max B E H L Z g
RVUNC012E Sistema C-PVC Válvulas manuales C-PVC 1/2” 15 16 125 72 55 143 17,8 107,4 231
RVUNC034E Sistema C-PVC Válvulas manuales C-PVC 3/4” 20 16 145 84 66 159 18 123 392
RVUNC100E Sistema C-PVC Válvulas manuales C-PVC 1” 25 16 165 95 75 183 22,6 137,8 576
RVUNC114E Sistema C-PVC Válvulas manuales C-PVC 1” 1/4 32 16 190 111 87 214 25,1 163,8 812
RVUNC112E Sistema C-PVC Válvulas manuales C-PVC 1” 1/2 40 16 210 120 100 235 24,7 185,6 1211
RVUNC200E Sistema C-PVC Válvulas manuales C-PVC 2” 50 16 240 139 120 285 29,6 225,8 2051

FKM

Referencia División Subfamilia R DN PN A max B E H L Z g
RVUNC012F Sistema C-PVC Válvulas manuales C-PVC 1/2” 15 16 125 72 55 143 17,8 107,4 231
RVUNC034F Sistema C-PVC Válvulas manuales C-PVC 3/4” 20 16 145 84 66 159 18 123 392
RVUNC100F Sistema C-PVC Válvulas manuales C-PVC 1” 25 16 165 95 75 183 22,6 137,8 576
RVUNC114F Sistema C-PVC Válvulas manuales C-PVC 1” 1/4 32 16 190 111 87 214 25,1 163,8 812
RVUNC112F Sistema C-PVC Válvulas manuales C-PVC 1” 1/2 40 16 210 120 100 235 24,7 185,6 1211
RVUNC200F Sistema C-PVC Válvulas manuales C-PVC 2” 50 16 240 139 120 285 29,6 225,8 2051
