RVUOM - colector de suciedad DN 15:100

Colector de impurezas con pico fijo y conexiones de brida, perforación EN/ISO/DIN PN10/16.

El colector de impurezas RV limita el paso de partículas sólidas en el fluido mediante un filtro.
Raccoglitore di impurità RVUOM DN 15:100 in PP-H

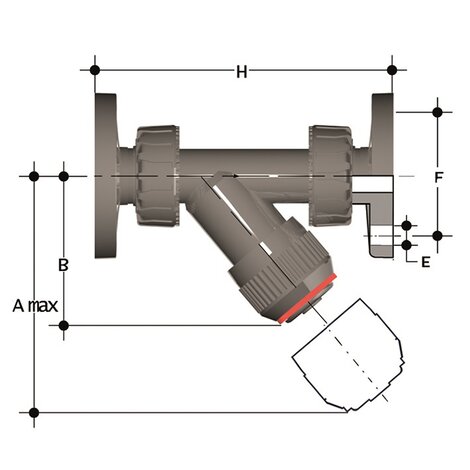

Disegno tecnico RVUOM-RVUOAM DN 15:100 in PP-H
Raccoglitore di impurità RVUOM DN 15:100 in PP-H
Disegno tecnico RVUOM-RVUOAM DN 15:100 in PP-H

EPDM

Referencia División Subfamilia d DN PN A max B F f H g
RVUOM020E Sistema PP-H socket Válvulas manuales PP-H 20 15 10 125 72 65 14 163 248
RVUOM025E Sistema PP-H socket Válvulas manuales PP-H 25 20 10 145 84 75 14 193 295
RVUOM032E Sistema PP-H socket Válvulas manuales PP-H 32 25 10 165 95 85 14 211 397
RVUOM040E Sistema PP-H socket Válvulas manuales PP-H 40 32 10 190 111 100 18 244 625
RVUOM050E Sistema PP-H socket Válvulas manuales PP-H 50 40 10 210 120 110 18 277 825
RVUOM063E Sistema PP-H socket Válvulas manuales PP-H 63 50 10 240 139 125 18 331 1250

FKM

Referencia División Subfamilia d DN PN A max B F f H g
RVUOM020F Sistema PP-H socket Válvulas manuales PP-H 20 15 10 125 72 65 14 163 248
RVUOM025F Sistema PP-H socket Válvulas manuales PP-H 25 20 10 145 84 75 14 193 295
RVUOM032F Sistema PP-H socket Válvulas manuales PP-H 32 25 10 165 95 85 14 211 397
RVUOM040F Sistema PP-H socket Válvulas manuales PP-H 40 32 10 190 111 100 18 244 625
RVUOM050F Sistema PP-H socket Válvulas manuales PP-H 50 40 10 210 120 110 18 277 825
RVUOM063F Sistema PP-H socket Válvulas manuales PP-H 63 50 10 240 139 125 18 331 1250
