TKDAC/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático

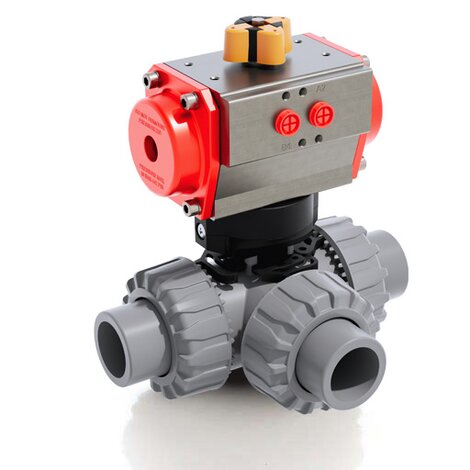

Válvula de bola DUAL BLOCK® de 3 vías con conexiones hembra para enlace, gama ASTM con actuador neumático, función de doble efecto. Bola en "T", configuración 1.

FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para introducir un alto estándar de válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

TKDAC/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático
TKDAC/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático
TKDAC/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático
TKDAC/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático

EPDM

Referencia División Subfamilia d DN PN E H

H1

 L Z R[5:a] E[5:1]q g

E1
TKDACDA038E1 Sistema C-PVC Válvulas actuadas C-PVC 3/8” 10 16 54 132,2 80 19,5 93,2 G1/8" 138 1442 -
TKDACDA012E1 Sistema C-PVC Válvulas actuadas C-PVC 1/2” 15 16 54 132,2 80 23 86,2 G1/8" - 1972 138
TKDACDA034E1 Sistema C-PVC Válvulas actuadas C-PVC 3/4” 20 16 65 159,2 100 25,5 108,2 G1/4" - 2236 155,5
TKDACDA100E1 Sistema C-PVC Válvulas actuadas C-PVC 1” 25 16 73 174 110 28,7 116,6 G1/4" - 2532 155,5
TKDACDA114E1 Sistema C-PVC Válvulas actuadas C-PVC 1” 1/4 32 16 86 205 131 32 141 G1/4" - 3025 155,5
TKDACDA112E1 Sistema C-PVC Válvulas actuadas C-PVC 1” 1/2 40 16 98 227,6 148 35 157,6 G1/4" - 3410 155,5
TKDACDA200E1 Sistema C-PVC Válvulas actuadas C-PVC 2” 50 16 122 267 179 38,2 190,6 G1/4" - 5944 155,5

FKM

Referencia División Subfamilia d DN PN E H

H1

 L Z R[5:a]

E1

 g
TKDACDA038F1 Sistema C-PVC Válvulas actuadas C-PVC 3/8” 10 16 54 132,2 80 19,5 93,2 G1/8" 138 1442
TKDACDA012F1 Sistema C-PVC Válvulas actuadas C-PVC 1/2” 15 16 54 132,2 80 23 86,2 G1/8" 138 1972
TKDACDA034F1 Sistema C-PVC Válvulas actuadas C-PVC 3/4” 20 16 65 159,2 100 25,5 108,2 G1/4" 155,5 2236
TKDACDA100F1 Sistema C-PVC Válvulas actuadas C-PVC 1” 25 16 73 174 110 28,7 116,6 G1/4" 155,5 2532
TKDACDA114F1 Sistema C-PVC Válvulas actuadas C-PVC 1” 1/4 32 16 86 205 131 32 141 G1/4" 155,5 3025
TKDACDA112F1 Sistema C-PVC Válvulas actuadas C-PVC 1” 1/2 40 16 98 227,6 148 35 157,6 G1/4" 155,5 3410
TKDACDA200F1 Sistema C-PVC Válvulas actuadas C-PVC 2” 50 16 122 267 179 38,2 190,6 G1/4" 155,5 5944
