TKDIM/CE 24 V AC/DC - Válvula de bola de 3 vías con accionamiento eléctrico DUAL BLOCK® DN 10:50
Válvula de bola DUAL BLOCK® de 3 vías con conexiones hembra para soldadura de bolsillo con actuador eléctrico 24 V AC/DC bola 'T', configuración 1.
FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para introducir un alto estándar de válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM

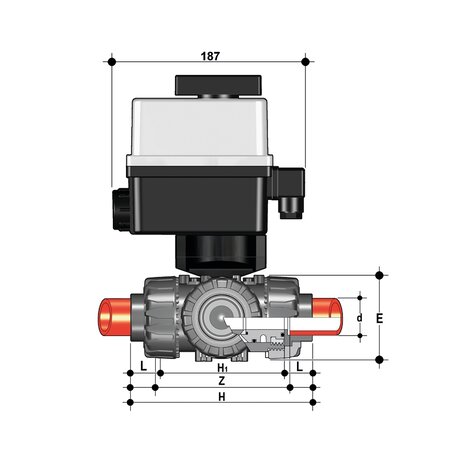

| Referencia | d | DN | PN | E | H | H1 |
L | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| TKDIMEL016E1 | 16 | 10 | 10 | 54 | 118 | 80 | 14 | 89,5 | 1728 |
| TKDIMEL020E1 | 20 | 15 | 10 | 54 | 118 | 80 | 15 | 88 | 1728 |
| TKDIMEL025E1 | 25 | 20 | 10 | 65 | 145 | 100 | 16,5 | 112 | 1876 |
| TKDIMEL032E1 | 32 | 25 | 10 | 73 | 160 | 110 | 19 | 122 | 2014 |
| TKDIMEL040E1 | 40 | 32 | 10 | 86 | 188,5 | 131 | 23 | 142,5 | 2425 |
| TKDIMEL050E1 | 50 | 40 | 10 | 98 | 219 | 148 | 23,5 | 172 | 2652 |
| TKDIMEL063E1 | 63 | 50 | 10 | 122 | 266,5 | 179 | 27,7 | 211,15 | 3357 |
FKM
| Referencia | d | DN | PN | E | H | H1 |
L | Z | g |
|---|---|---|---|---|---|---|---|---|---|
| TKDIMEL016F1 | 16 | 10 | 10 | 54 | 118 | 80 | 14 | 89,5 | 1728 |
| TKDIMEL020F1 | 20 | 15 | 10 | 54 | 118 | 80 | 15 | 88 | 1728 |
| TKDIMEL025F1 | 25 | 20 | 10 | 65 | 145 | 100 | 16,5 | 112 | 1876 |
| TKDIMEL032F1 | 32 | 25 | 10 | 73 | 160 | 110 | 19 | 122 | 2014 |
| TKDIMEL040F1 | 40 | 32 | 10 | 86 | 188,5 | 131 | 23 | 142,5 | 2425 |
| TKDIMEL050F1 | 50 | 40 | 10 | 98 | 219 | 148 | 23,5 | 172 | 2652 |
| TKDIMEL063F1 | 63 | 50 | 10 | 122 | 266,5 | 179 | 27,7 | 211,15 | 3357 |
