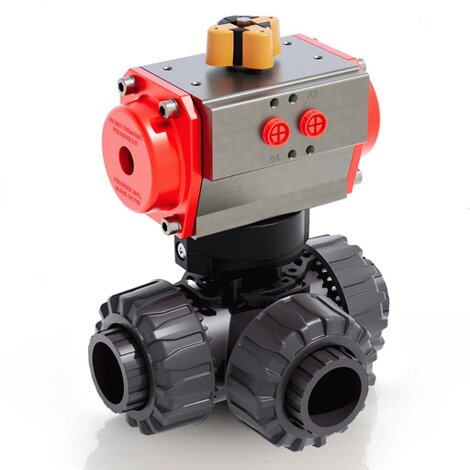

TKDLV/CP DA - Válvula de bola DUAL BLOCK® de 3 vías DN 10:50 de accionamiento neumático
Válvula de bola de 3 vías DUAL BLOCK® con conexiones hembra, gama BS con actuador neumático, función de doble efecto. Bola en "T", configuración 1.
FIP ha desarrollado una válvula de bola tipo TKD DUAL BLOCK® para introducir un alto estándar de válvulas termoplásticas. TKD es una valvula de bola de 3 vias de derivación y mezcla con desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM
| Referencia | División | Subfamilia | R | DN | PN | E | H | H1 |
L | Z | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKDLVDA038E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 3/8” | 10 | 16 | 54 | 118 | 80 | 14,7 | 88,6 | G1/8" | 138 | 1413 |
| TKDLVDA012E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1/2” | 15 | 16 | 54 | 118 | 80 | 17 | 85 | G1/8" | 138 | 1943 |
| TKDLVDA034E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 3/4” | 20 | 16 | 65 | 144,8 | 100 | 19 | 106,8 | G1/4" | 155,5 | 2186 |
| TKDLVDA100E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” | 25 | 16 | 73 | 160 | 110 | 22,5 | 115 | G1/4" | 155,5 | 2409 |
| TKDLVDA114E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” 1/4 | 32 | 16 | 86 | 188,6 | 131 | 26 | 136,6 | G1/4" | 155,5 | 2913 |
| TKDLVDA112E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” 1/2 | 40 | 16 | 98 | 219,4 | 148 | 30,2 | 159 | G1/4" | 155,5 | 3260 |
| TKDLVDA200E1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 2” | 50 | 16 | 122 | 266,6 | 179 | 36,2 | 194,2 | G1/4" | 155,5 | 5684 |
FKM
| Referencia | División | Subfamilia | R | DN | PN | E | H | H1 |
L | Z | R[5:a] | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKDLVDA038F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 3/8” | 10 | 16 | 54 | 118 | 80 | 14,7 | 88,6 | G1/8" | 138 | 1413 |
| TKDLVDA012F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1/2” | 15 | 16 | 54 | 118 | 80 | 17 | 85 | G1/8" | 138 | 1943 |
| TKDLVDA034F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 3/4” | 20 | 16 | 65 | 144,8 | 100 | 19 | 106,8 | G1/4" | 155,5 | 2186 |
| TKDLVDA100F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” | 25 | 16 | 73 | 160 | 110 | 22,5 | 115 | G1/4" | 155,5 | 2409 |
| TKDLVDA114F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” 1/4 | 32 | 16 | 86 | 188,6 | 131 | 26 | 136,6 | G1/4" | 155,5 | 2913 |
| TKDLVDA112F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 1” 1/2 | 40 | 16 | 98 | 219,4 | 148 | 30,2 | 159 | G1/4" | 155,5 | 3260 |
| TKDLVDA200F1 | Sistema PVC-U | Válvulas actuadas PVC-U presión | 2” | 50 | 16 | 122 | 266,6 | 179 | 36,2 | 194,2 | G1/4" | 155,5 | 5684 |
