VKDAC - Válvula de bola de dos vías DUAL BLOCK® DN 10:50

Válvula de bola de dos vías DUAL BLOCK® con conexiones hembra para enlace, gama ASTM.

FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

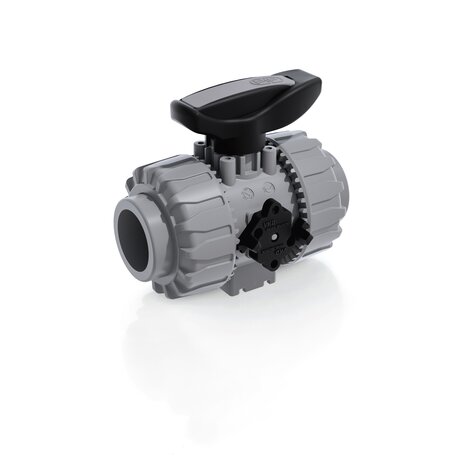

Render della valvola a sfera a due vie DUAL BLOCK® VKDAC - DN 10:50 in PVC-C

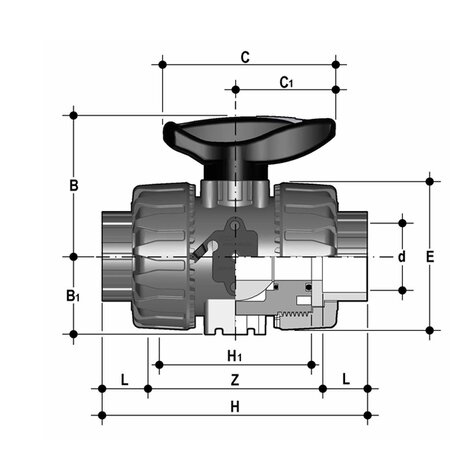

Disegno tecnico della valvola a sfera VKDI, VKDL, VKDA, VKDJ DN 10:50
Render della valvola a sfera a due vie DUAL BLOCK® VKDAC - DN 10:50 in PVC-C
Disegno tecnico della valvola a sfera VKDI, VKDL, VKDA, VKDJ DN 10:50

EPDM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDAC012E Sistema C-PVC Válvulas manuales C-PVC 1/2” 15 16 54 29 67 40 54 117 65 22,5 72 234
VKDAC034E Sistema C-PVC Válvulas manuales C-PVC 3/4” 20 16 65 34,5 85 49 65 129 70 25,5 78 375
VKDAC100E Sistema C-PVC Válvulas manuales C-PVC 1” 25 16 69,5 39 85 49 73 142 78 28,7 84,6 487
VKDAC114E Sistema C-PVC Válvulas manuales C-PVC 1” 1/4 32 16 82,5 46 108 64 86 162 88 32 98 780
VKDAC112E Sistema C-PVC Válvulas manuales C-PVC 1” 1/2 40 16 89 52 108 64 98 172 93 35 102 1062
VKDAC200E Sistema C-PVC Válvulas manuales C-PVC 2” 50 16 108 62 134 76 122 199 111 38,2 122,6 1864

FKM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDAC012F Sistema C-PVC Válvulas manuales C-PVC 1/2” 15 16 54 29 67 40 54 117 65 22,5 72 237
VKDAC034F Sistema C-PVC Válvulas manuales C-PVC 3/4” 20 16 65 34,5 85 49 65 129 70 25,5 78 375
VKDAC100F Sistema C-PVC Válvulas manuales C-PVC 1” 25 16 69,5 39 85 49 73 142 78 28,7 84,6 487
VKDAC114F Sistema C-PVC Válvulas manuales C-PVC 1” 1/4 32 16 82,5 46 108 64 86 162 88 32 98 780
VKDAC112F Sistema C-PVC Válvulas manuales C-PVC 1” 1/2 40 16 89 52 108 64 98 172 93 35 102 1062
VKDAC200F Sistema C-PVC Válvulas manuales C-PVC 2” 50 16 108 62 134 76 122 199 111 38,2 122,6 1864
