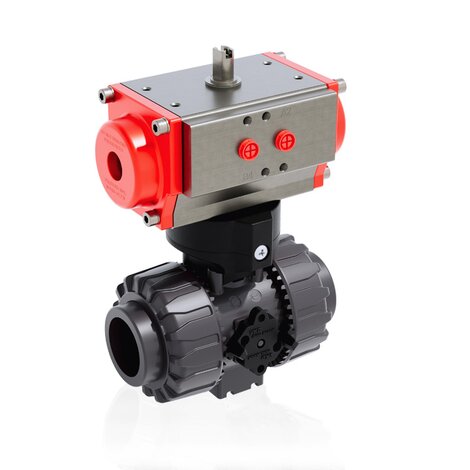

VKDAV/CP DA - Válvula de bola de 2 vías DUAL BLOCK® de accionamiento neumático DN 10:50

Válvula de bola de dos vías DUAL ^BLOCK® con conexiones hembra para enlace, gama ASTM con actuador neumático, función de doble efecto.

FIP ha desarrollado una válvula de bola tipo VKD DUAL ^BLOCK® para establecer un alto estándar en válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

Volver Ficha Técnica

EPDM

Referencia	d	DN	PN	E	H	H1	L	Z	H[5:2]	R[5:a]	B	B₁	E₁	g
VKDAVDA038E	3/8”	10	16	54	117	65	19,5	78	160	G1/8"	135	29	60,5	1155
VKDAVDA012E	1/2”	15	16	54	117	65	22,5	72	160	G1/8"	135	29	60,5	1145
VKDAVDA034E	3/4”	20	16	65	129	70	25,5	78	138	G1/8"	156,5	34,5	75	1473
VKDAVDA100E	1”	25	16	73	142	78	28,7	84,6	138	G1/8"	161	39	75	1581
VKDAVDA114E	1” 1/4	32	16	86	162	88	32	98	155,5	G1/4"	194	46	86	2469
VKDAVDA112E	1” 1/2	40	16	98	172	93	35	102	155,5	G1/4"	200	52	86	2701
VKDAVDA200E	2”	50	16	122	199	111	38,2	122,6	155,5	G1/4"	217	52	86	3318

FKM

Referencia	d	DN	PN	E	H	H1	L	Z	H[5:2]	R[5:a]	B	B₁	E₁	g
VKDAVDA038F	3/8”	10	16	54	117	65	19,5	78	160	G1/8"	135	29	60,5	1155
VKDAVDA012F	1/2”	15	16	54	117	65	22,5	72	160	G1/8"	135	29	60,5	1145
VKDAVDA034F	3/4”	20	16	65	129	70	25,5	78	138	G1/8"	156,5	34,5	75	1473
VKDAVDA100F	1”	25	16	73	142	78	28,7	84,6	138	G1/8"	161	39	75	1581
VKDAVDA114F	1” 1/4	32	16	86	162	88	32	98	155,5	G1/4"	194	46	86	2469
VKDAVDA112F	1” 1/2	40	16	98	172	93	35	102	155,5	G1/4"	200	52	86	2701
VKDAVDA200F	2”	50	16	122	199	111	38,2	122,6	155,5	G1/4"	217	52	86	3318
