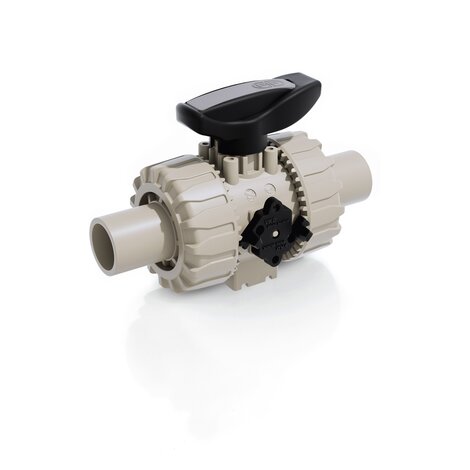

VKDBM - Válvula de bola de 2 vías DUAL BLOCK® DN 10:50

Válvula de bola de dos vías DUAL BLOCK® con conexiones macho PP-H SDR11 de vástago largo para soldadura a tope o electrofusión (CVDM).

FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

Valvola a sfera a 2 vie DUAL BLOCK® VKDBM DN 10:50 in PP-H
Disegno tecnico VKDBM-VKDBF DN 10:50
Valvola a sfera a 2 vie DUAL BLOCK® VKDBM DN 10:50 in PP-H
Disegno tecnico VKDBM-VKDBF DN 10:50

EPDM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDBM020E Sistema PP-H socket Válvulas manuales PP-H 20 15 10 54 29 67 40 54 175 65 40,5 94 220
VKDBM025E Sistema PP-H socket Válvulas manuales PP-H 25 20 10 65 35 85 49 65 212 70 54 106 340
VKDBM032E Sistema PP-H socket Válvulas manuales PP-H 32 25 10 70 39 85 49 73 226 78 56 117 443
VKDBM040E Sistema PP-H socket Válvulas manuales PP-H 40 32 10 83 46 108 64 86 246 88 56 131 593
VKDBM050E Sistema PP-H socket Válvulas manuales PP-H 50 40 10 89 52 108 64 98 271 93 60,5 145 945
VKDBM063E Sistema PP-H socket Válvulas manuales PP-H 63 50 10 108 62 134 76 122 300 111 65,5 161 1607

EPDM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDBM020E0LF Sistema PP-H socket Válvulas manuales PP-H 20 15 10 54 29 67 40 54 175 65 40,5 94 220
VKDBM025E0LF Sistema PP-H socket Válvulas manuales PP-H 25 20 10 65 35 85 49 65 212 70 54 106 340
VKDBM032E0LF Sistema PP-H socket Válvulas manuales PP-H 32 25 10 70 39 85 49 73 226 78 56 117 443
VKDBM040E0LF Sistema PP-H socket Válvulas manuales PP-H 40 32 10 83 46 108 64 86 246 88 56 131 593
VKDBM050E0LF Sistema PP-H socket Válvulas manuales PP-H 50 40 10 89 52 108 64 98 271 93 60,5 145 945
VKDBM063E0LF Sistema PP-H socket Válvulas manuales PP-H 63 50 10 108 62 134 76 122 300 111 65,5 161 1607

EPDM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDBM020E0SF Sistema PP-H socket Válvulas manuales PP-H 20 15 10 54 29 67 40 54 175 65 40,5 94 220
VKDBM025E0SF Sistema PP-H socket Válvulas manuales PP-H 25 20 10 65 35 85 49 65 212 70 54 106 340
VKDBM032E0SF Sistema PP-H socket Válvulas manuales PP-H 32 25 10 70 39 85 49 73 226 78 56 117 443
VKDBM040E0SF Sistema PP-H socket Válvulas manuales PP-H 40 32 10 83 46 108 64 86 246 88 56 131 593
VKDBM050E0SF Sistema PP-H socket Válvulas manuales PP-H 50 40 10 89 52 108 64 98 271 93 60,5 145 945
VKDBM063E0SF Sistema PP-H socket Válvulas manuales PP-H 63 50 10 108 62 134 76 122 300 111 65,5 161 1607

FKM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDBM020F Sistema PP-H socket Válvulas manuales PP-H 20 15 10 54 29 67 40 54 175 65 40,5 94 220
VKDBM025F Sistema PP-H socket Válvulas manuales PP-H 25 20 10 65 35 85 49 65 212 70 54 106 340
VKDBM032F Sistema PP-H socket Válvulas manuales PP-H 32 25 10 70 39 85 49 73 226 78 56 117 443
VKDBM040F Sistema PP-H socket Válvulas manuales PP-H 40 32 10 83 46 108 64 86 246 88 56 131 593
VKDBM050F Sistema PP-H socket Válvulas manuales PP-H 50 40 10 89 52 108 64 98 271 93 60,5 145 945
VKDBM063F Sistema PP-H socket Válvulas manuales PP-H 63 50 10 108 62 134 76 122 300 111 65,5 161 1607

FKM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDBM020F0LF Sistema PP-H socket Válvulas manuales PP-H 20 15 10 54 29 67 40 54 175 65 40,5 94 220
VKDBM025F0LF Sistema PP-H socket Válvulas manuales PP-H 25 20 10 65 35 85 49 65 212 70 54 106 340
VKDBM032F0LF Sistema PP-H socket Válvulas manuales PP-H 32 25 10 70 39 85 49 73 226 78 56 117 443
VKDBM040F0LF Sistema PP-H socket Válvulas manuales PP-H 40 32 10 83 46 108 64 86 246 88 56 131 593
VKDBM050F0LF Sistema PP-H socket Válvulas manuales PP-H 50 40 10 89 52 108 64 98 271 93 60,5 145 945
VKDBM063F0LF Sistema PP-H socket Válvulas manuales PP-H 63 50 10 108 62 134 76 122 300 111 65,5 161 1607

FKM

Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L Z g
VKDBM020F0SF Sistema PP-H socket Válvulas manuales PP-H 20 15 10 54 29 67 40 54 175 65 40,5 94 220
VKDBM025F0SF Sistema PP-H socket Válvulas manuales PP-H 25 20 10 65 35 85 49 65 212 70 54 106 340
VKDBM032F0SF Sistema PP-H socket Válvulas manuales PP-H 32 25 10 70 39 85 49 73 226 78 56 117 443
VKDBM040F0SF Sistema PP-H socket Válvulas manuales PP-H 40 32 10 83 46 108 64 86 246 88 56 131 593
VKDBM050F0SF Sistema PP-H socket Válvulas manuales PP-H 50 40 10 89 52 108 64 98 271 93 60,5 145 945
VKDBM063F0SF Sistema PP-H socket Válvulas manuales PP-H 63 50 10 108 62 134 76 122 300 111 65,5 161 1607
