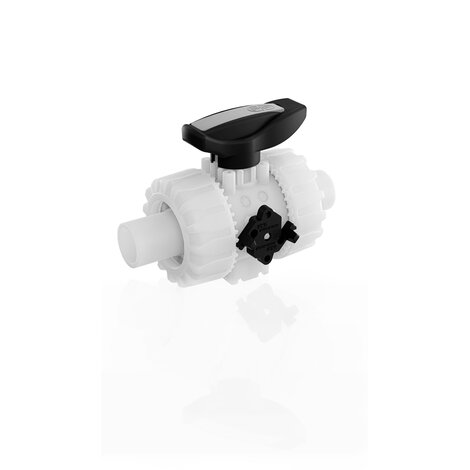

VKDDF - Válvula de bola de 2 vías DUAL BLOCK® DN 10:50

Válvula de bola de dos vías DUAL BLOCK® con boquillas para soldar, gama métrica.

FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para introducir un alto estándar en el diseño de válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.

Valvola a sfera a 2 vie DUAL BLOCK® VKDDF DN 10:50 in PVDF
Disegno tecnico VKDDM DN 10:50
Valvola a sfera a 2 vie DUAL BLOCK® VKDDF DN 10:50 in PVDF
Disegno tecnico VKDDM DN 10:50
Referencia División Subfamilia d DN PN B B1 C C1 E H

H1

 L g
VKDDF020F Sistema PVDF Válvulas manuales PVDF 20 15 16 54 29 67 40 54 124 65 16 299
VKDDF025F Sistema PVDF Válvulas manuales PVDF 25 20 16 65 34,5 85 49 65 144 70 18 466
VKDDF032F Sistema PVDF Válvulas manuales PVDF 32 25 16 69,5 39 85 49 73 154 78 20 604
VKDDF040F Sistema PVDF Válvulas manuales PVDF 40 32 16 82,5 46 108 64 86 174 88 22 951
VKDDF050F Sistema PVDF Válvulas manuales PVDF 50 40 16 89 52 108 64 98 194 93 23 1284
VKDDF063F Sistema PVDF Válvulas manuales PVDF 63 50 16 108 62 134 76 122 224 111 29 2229
