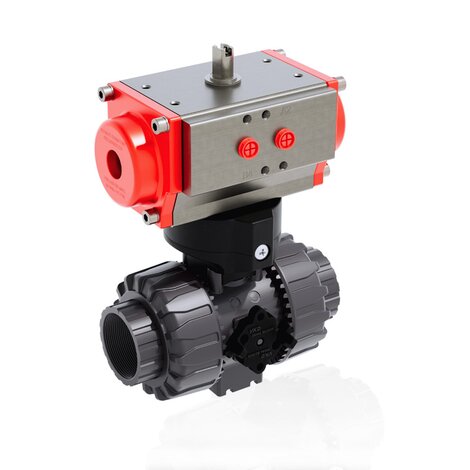

VKDGV/CP NO - Válvula de bola de accionamiento neumático de 2 vías DUAL BLOCK® DN 10:50
Válvula de bola de dos vías DUAL BLOCK® con conexiones hembra, rosca JIS con actuador neumático, función Normalmente Abierta.
FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para establecer un alto estándar en válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM
| Referencia | R | DN | PN | E | H | H1 |
L | Z | H[5:2] | R[5:a] | B | B1 | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDGVNO012E | 1/2” | 15 | 16 | 54 | 103 | 65 | 16 | 71 | 160 | G1/8" | 135 | 29 | 60,5 | 1205 |
| VKDGVNO034E | 3/4” | 20 | 16 | 65 | 115 | 70 | 19 | 77 | 138 | G1/8" | 156,5 | 34,5 | 75 | 1583 |
| VKDGVNO100E | 1” | 25 | 16 | 73 | 128 | 78 | 22 | 84 | 138 | G1/8" | 161 | 39 | 75 | 1691 |
| VKDGVNO112E | 1” 1/2 | 40 | 16 | 98 | 164 | 93 | 26 | 112 | 155,5 | G1/4" | 200 | 52 | 86 | 2901 |
| VKDGVNO114E | 1” 1/4 | 32 | 16 | 86 | 146 | 88 | 25 | 96 | 155,5 | G1/4" | 194 | 46 | 86 | 2669 |
| VKDGVNO200E | 2” | 50 | 16 | 122 | 199 | 111 | 31 | 137 | 155,5 | G1/4" | 217 | 52 | 86 | 3518 |
FKM
| Referencia | R | DN | PN | E | H | H1 |
L | Z | H[5:2] | R[5:a] | B | B1 | E1 |
g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDGVNO012F | 1/2” | 15 | 16 | 54 | 103 | 65 | 16 | 71 | 160 | G1/8" | 135 | 29 | 60,5 | 1205 |
| VKDGVNO034F | 3/4” | 20 | 16 | 65 | 115 | 70 | 19 | 77 | 138 | G1/8" | 156,5 | 34,5 | 75 | 1583 |
| VKDGVNO100F | 1” | 25 | 16 | 73 | 128 | 78 | 22 | 84 | 138 | G1/8" | 161 | 39 | 75 | 1691 |
| VKDGVNO114F | 1” 1/4 | 32 | 16 | 86 | 146 | 88 | 25 | 96 | 155,5 | G1/4" | 194 | 46 | 86 | 2669 |
| VKDGVNO112F | 1” 1/2 | 40 | 16 | 98 | 164 | 93 | 26 | 112 | 155,5 | G1/4" | 200 | 52 | 86 | 2901 |
| VKDGVNO200F | 2” | 50 | 16 | 122 | 199 | 111 | 31 | 137 | 155,5 | G1/4" | 217 | 52 | 86 | 3518 |
