VKDIM/CP NO - Válvula de bola de accionamiento neumático DUAL BLOCK® DN 10:50
Válvula de bola DUAL BLOCK® con conexiones hembra para soldadura de bolsillo, gama métrica con actuador neumático, función Normalmente Abierta.
FIP ha desarrollado una válvula de bola tipo VKD DUAL BLOCK® para establecer un alto estándar en válvulas termoplásticas. VKD es una válvula de bola de desmontaje radial que satisface las demandas más exigentes en aplicaciones industriales.
EPDM

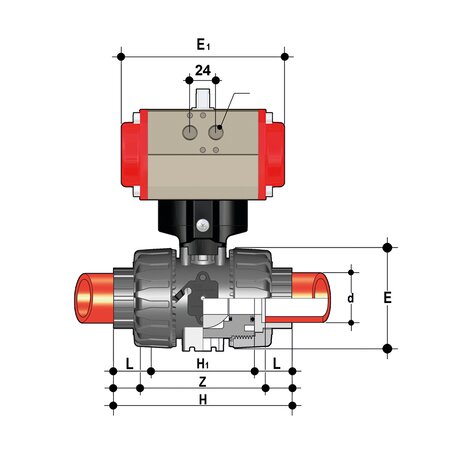

| Referencia | d | DN | PN | E | H | H1 |
L | Z | H[5:2] | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIMNO016E | 16 | 10 | 10 | 54 | 103 | 65 | 14 | 74,5 | 160 | G1/8" | 1150 |
| VKDIMNO020E | 20 | 15 | 10 | 54 | 103 | 65 | 15 | 73 | 160 | G1/8" | 1145 |
| VKDIMNO025E | 25 | 20 | 10 | 65 | 115 | 70 | 17 | 82 | 138 | G1/8" | 1471 |
| VKDIMNO032E | 32 | 25 | 10 | 73 | 128 | 78 | 19 | 90 | 138 | G1/8" | 1551 |
| VKDIMNO040E | 40 | 32 | 10 | 86 | 146 | 88 | 23 | 100 | 155,5 | G1/4" | 2456 |
| VKDIMNO050E | 50 | 40 | 10 | 98 | 164 | 93 | 24 | 117 | 155,5 | G1/4" | 2658 |
| VKDIMNO063E | 63 | 50 | 10 | 122 | 199 | 111 | 28 | 144 | 155,5 | G1/4" | 3107 |
FKM
| Referencia | d | DN | PN | E | H | H1 |
L | Z | H[5:2] | R[5:a] | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIMNO016F | 16 | 10 | 10 | 54 | 103 | 65 | 14 | 74,5 | 160 | G1/8" | 1150 |
| VKDIMNO020F | 20 | 15 | 10 | 54 | 103 | 65 | 15 | 73 | 160 | G1/8" | 1145 |
| VKDIMNO025F | 25 | 20 | 10 | 65 | 115 | 70 | 17 | 82 | 138 | G1/8" | 1471 |
| VKDIMNO032F | 32 | 25 | 10 | 73 | 128 | 78 | 19 | 90 | 138 | G1/8" | 1551 |
| VKDIMNO040F | 40 | 32 | 10 | 86 | 146 | 88 | 23 | 100 | 155,5 | G1/4" | 2456 |
| VKDIMNO050F | 50 | 40 | 10 | 98 | 164 | 93 | 24 | 117 | 155,5 | G1/4" | 2658 |
| VKDIMNO063F | 63 | 50 | 10 | 122 | 199 | 111 | 28 | 144 | 155,5 | G1/4" | 3107 |
